HK-MDRT-100 铣刀磨刀机显微镜

铣刀磨刀机显微镜 介绍：

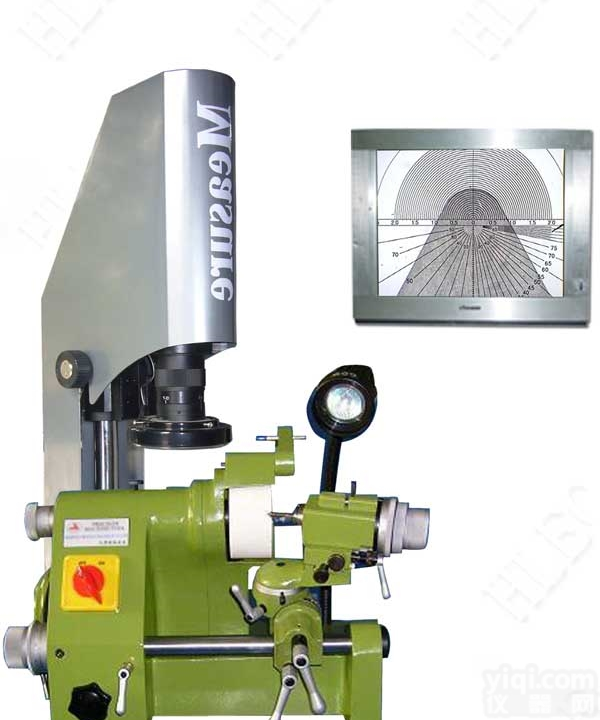

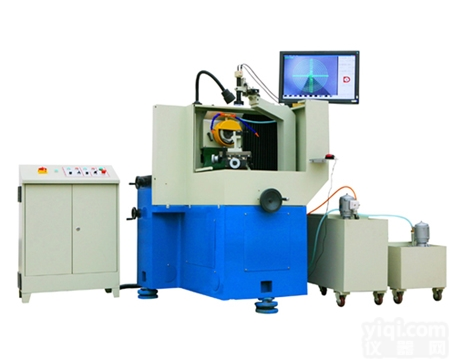

铣刀磨刀机显微镜 是我公司Z新开发的磨刀机床专用视频显微镜。将该显微镜安装在磨刀机床上，可通过光学显微镜筒和摄像机把刀具图像放大后，再由视频信号线将其传输到电脑主机。通过电脑显示器实时观察刀具外型，通过精密测量软件可以测量刀具任意几何尺寸如：直径、半径、角度、宽度、圆心等尺寸。实时对比刀具外型尺寸，可把标准的DXF刀具图调入电脑测量软件中与实际刀具做1∶1对比等多种功能。

二．系统组成：

1、 电脑主机一台；要求操作系统为win2000或winXP，主板上有PCI插槽一个，USB2.0接口一个。（选配）

2、 17寸电脑显示器一台，Z好用4：3的显示器。（选配）

3、 连续变倍显微镜筒一个。

4、 长工作距变倍物镜一个。

5、  镜筒防护罩一个。

6、SONY机芯1/3’彩色摄像机一个。（包含12V电源和视频信号线）

7、 精密测量软件光盘一张。

8、精密测量软件U盘一个。

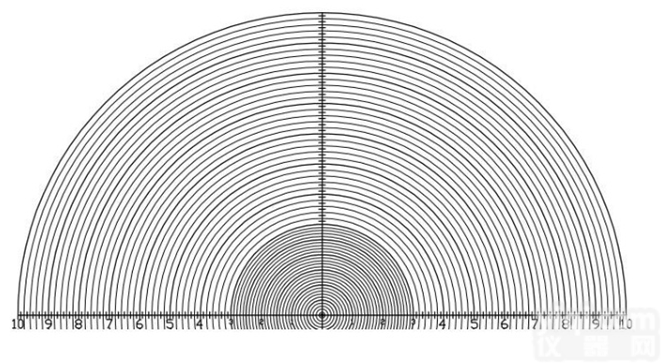

9、 精密测量软件标准校正光学板一块。

10、电脑视频采集卡一块。

11、12V可调LED灯环形光源一个。（选配）

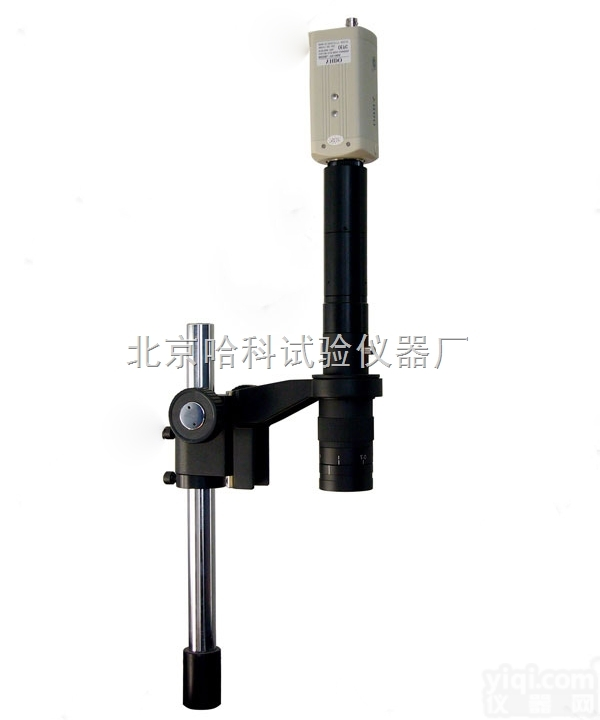

三．视频显微镜简介：

   是一种连续变倍的单筒显微镜，该显微镜与高清晰度的彩色CCD和彩色电视机配套使用，该系列仪器具有较长的工作距离，宽阔的视野，高清晰度的成像质量。设计有0.3X 0.5X 0.75X 1.5X 2X  系列辅助物镜和0.35X ,0.5X ,0.75X, 1X ,1.5X ,2X系列摄影目镜,根据用户不同场合要求。

四；主要技术规格：

—  物镜连续变倍范围0.8X～5X变倍时整数倍带定位装置。

—标准总倍率： 0.8X～5X，扩展总倍率：0.11X～50X（使用附加物镜和各倍率CCD接头）

—  全程齐焦，照明均匀，高分辨率。

—  支架与主机配合尺寸：Φ45mm

— 0.3X、0.5X、1X、1.5X、2X 五种倍率CCD接头可选

— 0.3X、0.5X、0.75X、1X、1.5X、2X、5X附加物镜可选

—多种辅助光源，底座可选（选配）

— 调整说明：松开升降组上面的两颗螺丝，CCD接头可360°旋转，可用于调整CCD的方向；同时松开有滚花纹零件的三颗螺丝，旋转有滚花纹的零件，可实现高、低同焦面。仪器Z上端的三颗螺丝可用于CCD靶面不在ZX时的调整。
