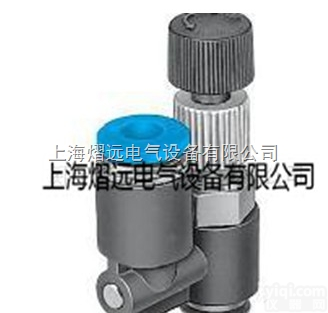

CPE14-M1BH-3GL-1/8 196929的气动阀，FESTO费斯托CPE阀

196929的气动阀，FESTO费斯托CPE阀

费斯托紧凑型阀门

阀功能 3/2 常闭， 单电控

驱动类型 电气的

宽度 14 mm

标准额定流量 900 l/min

工作压力 2.5 ... 8 bar

设计结构 活塞滑块

产品重量 60 g

电连接 2针

安装类型 带通孔

先导排气口82 M3

先导气口12 M3

气动连接, 气口 1 G1/8

气动连接, 气口 2 G1/8

气动连接, 气口 3 G1/8

材料备注 符合 RoHS

材料信息，密封 NBR

材料信息，壳体 压铸铝

复位类型 空气弹簧

防护等级 IP65

带插头插座

to IEC 60529

授权 c UL us - Recognized (OL)

海事分类 看证书

额定尺寸 6 mm

密封原则 软性

装配位置 任意

手控装置 带附件，可锁定

推

先导类型 由先导控制

先导气源 内置的

流动方向 不可逆

阀位置的识别 说明标签支架

重叠 正重叠

切换时间，关闭 27 ms

切换时间，打开 16 ms

持续通电率 ，对于保持电流减少

逻辑为0的正向测试脉冲 1,200 µs

逻辑为1的负向测试脉冲 900 µs

线圈的特性参数 24 V DC: 1.28 W

许用压力波动 -15 % / +10 %

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)

抗震性 运输应用测试，强度等级 2 ，符合 FN 942017-4 和 EN 60068-2-6标准

耐冲击性 冲击试验，强度等级2，符合FN 942017-5和EN 60068-2-27

耐腐蚀等级 CRC 2 – 中等腐蚀影响

介质温度 -5 ... 50 °C

环境温度 -5 ... 50 °C

电磁阀响应时间可以短至几个毫秒，即使是先导式电磁阀也可以控制在几十毫秒内。由于自成回路，比之其它自控阀反应更灵敏。设计得当的电磁阀线圈功率消耗很低，属节能产品；还可做到只需触发动作，自动保持阀位，平时一点也不耗电。电磁阀外形尺寸小，既节省空间，又轻巧美观
