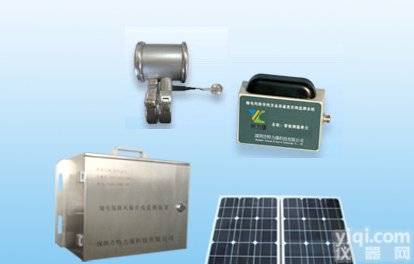

FH-9004 高压输电线路舞动在线监测系统

FH-9004导线舞动在线监测系统1.系统功能 武汉风河智能科技有限公司自主研发的FH-9004型高压输电线路舞动在线监测系统，是利用MEMS传感器技术和无线通信技术，能对高压输电线路的导线舞动频率和幅度进行实时采集，并通过GSM/CDMA/GPRS或4G网络将监测信息发送给远程监控ZX。■产品特点：倾角测量范围：双轴-10°~+10°（可选-30°~+30°或-90°~+90°）；倾角测量误差：≤±0.05°；倾角测量分辨率：±0.01°；工作环境：温度：-40℃～+85℃；相对湿度：≤100％；大气压力：550hPa～1060hPa；防护等级：IP65；工作功耗：≤1W； 待机功耗≤0.1W；供电方式：太阳能+蓄电池或感应取电，输入电压＋12～24V；电池使用寿命：≥3年，无外部充电时可连续供电30天以上；重量：≈3Kg(不含安装金具) ；适用对象：10KV~1000KV高压输电线路2.技术参数测量范围：幅度0m～10m；频率0.1Hz～5Hz；幅度测量分辨率：0.1m；频率测量分辨率：0.1Hz；工作环境：温度：-40℃～+85℃；相对湿度：≤100％；大气压力：550hPa～1060hPa；防护等级：IP65；采集单元重量：≈1kg；适用对象：10KV~500KV高压输电线路。工作功耗：≤5W； 待机功耗≤0.1W；监测子站主机供电方式：太阳能+蓄电池，输入电压＋12～24V；电池使用寿命：≥3年，无外部充电时可连续供电30天以上；采集单元供电方式：大容量锂电池，可持续工作3年以上。MTBF：≥80000小时；■ 3.系统组成 FH-9004型高压输电线路舞动在线监测系统由硬件和软件共两大部分组成。
