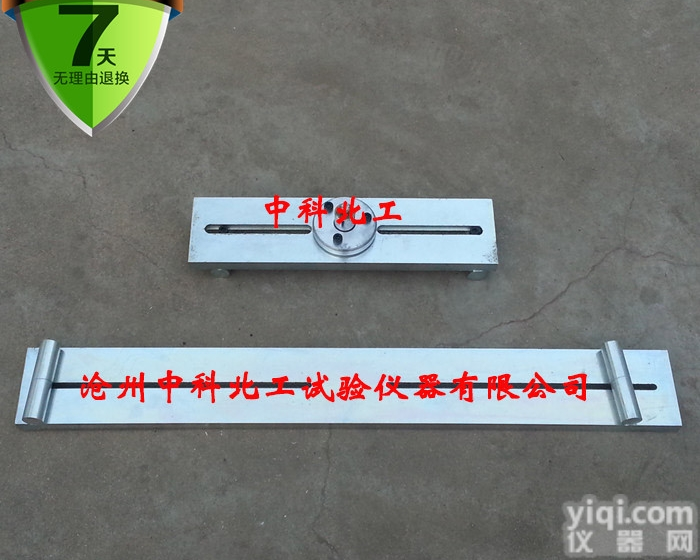

天然饰面石材抗折夹具

一、天然饰面石材抗折夹具适用范围：

天然石材抗折机与天然石材抗折夹具符合《GB/T9966.2-200天然饰面石材试验方法》适用于天天然饰面石材的干燥、水饱和弯曲强度试验。

二、天然饰面石材抗折夹具简介：

石材弯曲强度指一定规格的饰面板材，在两个支承点上抵抗断裂的能力。把预处理好的样品放置在两个支撑棒上并在两个支撑点的中部施加压力至样品折断，根据测量所得的折断压力利用公式计算抗折强度。弯曲强度愈大，板材不易断裂，有助于运输时减少损耗，增加建筑物的牢固和抵御外界的冲击。但对石材矿开采和板材加工，如弯曲强度很大就增加难度。

三、技术参数：

1、Z大试验机 10KN

2、试验力分辨率 1/200000

3、示值相对性误差 1%-量程范围内?±1%

4、试验力示值重复性相对误差 ≤1%

5、加载速度范围 5-300N/s

6、试验空间（高x宽） 180x165mm

7、Z大行程 40mm

8、加载方式 电动

9、电源电压（必须有可靠的接地措施） ～220V±10%???50Hz??

10、功率 80W

三、技术参数：

1、试样厚度（H）可按实际情况确定。当试样厚度（H）≤68mm时宽度为100mm；当试样厚度＞68mm时宽度为1.5H。试样长度10×H+50mm。长度尺寸偏差±1mm，宽度、厚度尺寸偏差±0.3mm。

2、示例：试样厚度为30mm时，试样长度为10×30mm+50mm=350mm；宽度为100mm。 3、试样应标明层理方向。

4、试样两个受力面应平整且平行。下面与侧面夹角应为90°±0.5°。

5、试样上不得有裂纹、缺棱和缺角。

6、在试样上下两面分别标记出支点的位置。每种试验条件下的试样取五个为一组。如对干燥、水饱和条件下的垂直和平行层理的弯曲强度试验应制备20个试样材试验方法。

四、试验步骤

1、在105℃±2℃的干燥箱内将试样干燥24h后，放入干燥器中冷却至室温。

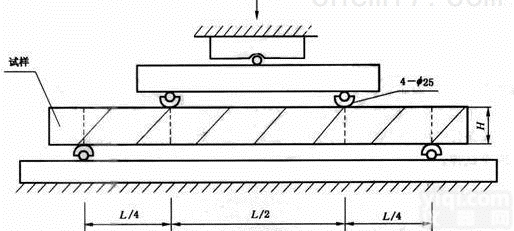

2、调节支架下天然石材抗折夹具支座间的距离（L=10×H)和上支座之间的距离（L/2),误差在±1.0mm内，按照试样上标记的支点位置将其放在上下支架之间。一般情况下应使试样装饰面处于弯曲拉伸状态，即装饰面朝下放在下支架支座上

3、以每分钟1800N±50N的速率对试样施加载荷至试样破坏。记录试样破坏载荷值（F）。准确到10N.

4、用游标卡尺测量试样断裂面的宽度（K）和厚度（H），精确至0.1mm
