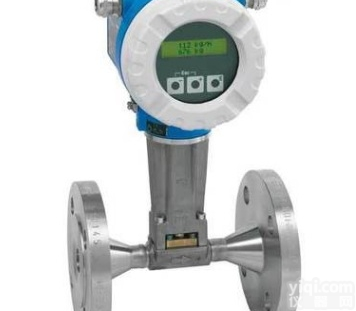

R200 E+H恩德斯豪斯涡街流量计/原装进口

涡街流量计用于液体、气体和蒸汽的体积流量测量，在各个行业中广泛使用。在化工和石化行业中的应用场合中、在包含多种流体的发电厂和供热系统中：饱和蒸汽、过热蒸汽、压缩空气、氮气、液化气体、燃料气、二氧化碳、完全去离子水、溶剂、导热油、锅炉给水、冷凝水等。

解析E+H涡街流量计测量原理：

基于挡体下游存在有规律出现的漩涡，即”涡街现象“，例如：桥墩间隙中。

因此，每台涡街流量计中的档体都位于管道ZY。流速到达指定值后，档体后方形成漩涡，漩涡从流体中分离并传输至下游管道中。漩涡频率与平均流速成比例，即与体积流量成比例。

从档体两侧脱离出来的漩涡交替产生正压力和负压力，电容传感器检测压力，产生电信号并转换成数字线性信号传输至电子部件。

1、结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。

2、安装简单，维护十分方便。

3、检测传感器不直接接触被测介质，性能稳定，寿命长。

4、输出是与流量成正比的脉冲信号，无零点漂移，精度高。

5、测量范围宽，量程比可达1：10。

6、压力损失较小，运行费用低，更具节能意义。

E+H涡街流量计的安装条件：

1、合理选择安装场所和环境。

避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀 环境等，同时要考虑安装维修方便。

2、上下游必须有足够的直管段。

若传感器安装点的上游在同一平面上有二个90°弯头，则：上游直管段≥25D，下游直管段≥5D 。

若传感器安装点的上游在不同平面上有二个90°弯头，则：上游直管段≥40D，下游直管段≥5D 。

调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。

3、安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DN。

4、管道采取减振动措施。

传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。

5、在水平管道上安装是流量传感器Z常用的安装方式。

测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。

测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。

6、传感器在垂直管道的安装。

测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流向应由下向上。

测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。

7、传感器在水平管道的侧装。

无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许Z好采用侧装，这样流体的温度对放大器的影响较小。

8、传感器在水平管道的倒装。

一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。

9、传感器在有保温层管道上的安装。

测量高温蒸汽时，保温层Z多不能超过支架高度的三分之一。

10、测压点和测温点的选择。
