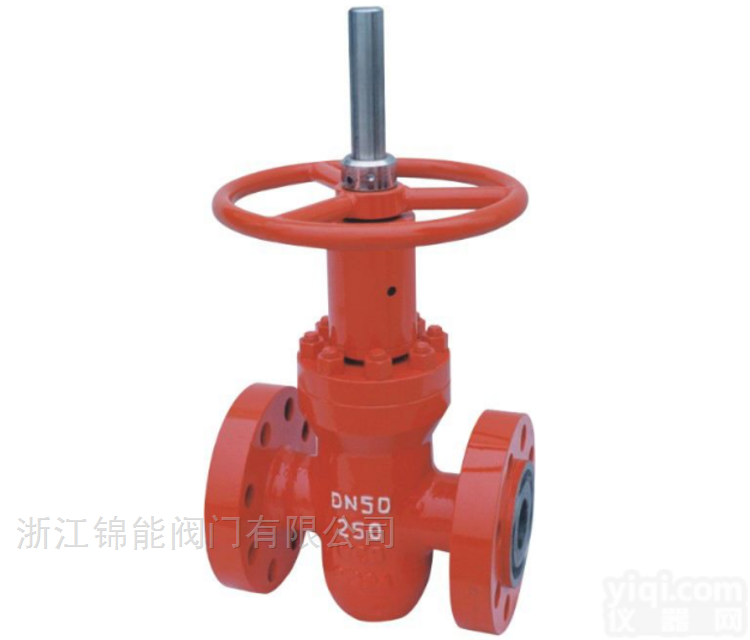

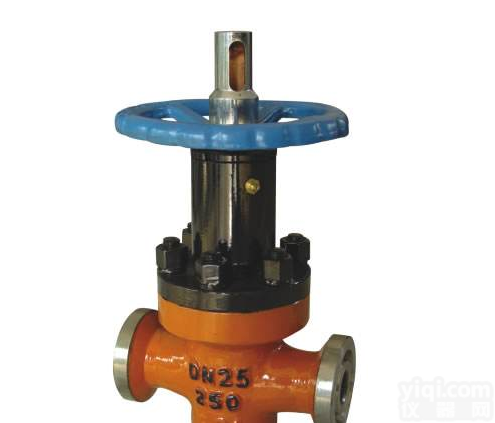

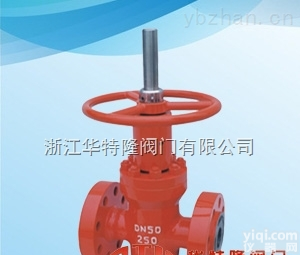

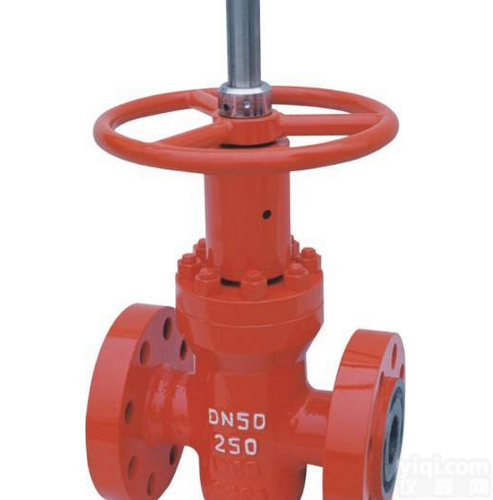

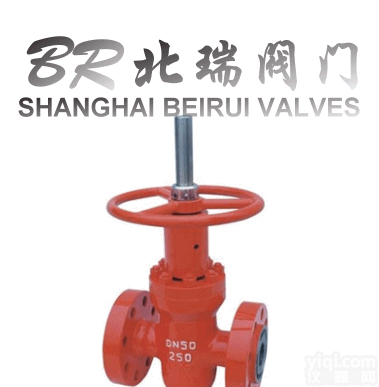

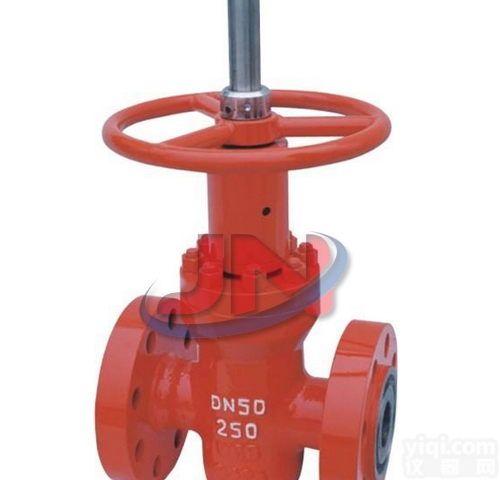

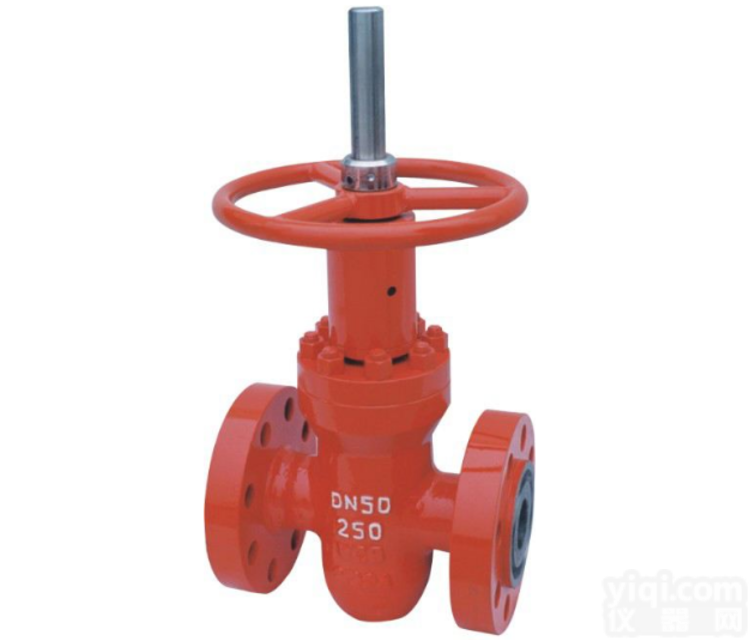

ZF43Y 高压平板闸阀
- 型号：ZF43Y
- 产地：温州
- 供应商：森茂阀门有限公司
- 供应商报价：200.00
- 标签：高压平板闸阀,200,森茂阀门有限公司
产品库
| 品牌 | 自营品牌 | 种类 | 其他 |
|---|---|---|---|
| 公称通径 | 齐全mm | 压力环境 | 常压 |
| 工作温度 | 常温 | 流动方向 | 单向 |
| 零部件及配件 | 阀体 | 类型(通道位置) | 直通式 |
| 3C阀门类别 | 工业 | 应用领域 | 环保/水工业,石油/化工,地矿,能源,建筑/建材/家具 |
一、产品用途：
高压平板闸阀适用于公称压力PN10.0～25.0Mpa，工作温度—29～600℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
二、产品结构特点：
1.符合国内外先进标准的要求，密封可靠，性能优良，造型美观。
2.闸板与阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。
3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，摩擦力小、启闭轻松。
5.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
三、性能规范
压 力 等 级 | 16 | 20 | 25 | 32 | 35 | 40 |
工作压力(Mpa) | ≤16 | ≤20 | ≤25 | ≤32 | ≤35 | ≤40 |
强度试验(Mpa) | 24 | 30 | 37.5 | 48 | 52.5 | 60 |
密封试验(Mpa) | 17.6 | 22 | 27.5 | 35.2 | 38.5 | 44 |
四、详细介绍：
产品引用标准：
设计与制造： GB12234
结构长度： GB12221
压力温度等级： GB9131 GB/T74 HG20604
连接法兰： JG/T79 GB9113 HG20593-20635
试验与检验： GB13927 JB/T9092
五、高压平板闸阀产品应用与维护：
手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。 双闸板闸阀应垂直安装（即阀杆处于垂直位置 , 手轮在顶部 )。带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力 )。带传动机构的闸阀，按产品使用说明书的规定安装。 如果阀门经常开关使用 , 每月至少润滑一次。
