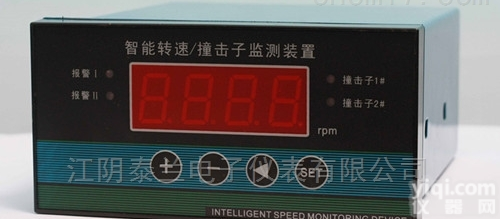

QBJ-3C2型转速表转速监测保护仪

QBJ-3C2型转速表转速监测保护仪

一、简介：

QBJ-3C2型转速表转速监测保护仪配接CS-2型传感器对旋转机械进行转速测量零转速测量，以及反转速测量。不同的被测条件，有零转速报警功能，有反转报警功能，用户可根据不同的条件选择不同的功能。适用于电厂汽转速监视保护仪，测量准确，性能稳定，能根据用户的需要扩展功能。该监视仪具有转速测量、两级报警、超速保护、模拟电压电流输出、传感器故障监测。适用于电力、纺织、石油、化工等单位转动机械的监控和保护。可分盘装和挂壁两种。

二、主要功能：

汽轮机、工业汽轮机、水泵、风机、电机等旋转类机械的转速的监视和保护。

三、功能说明：

• 测量值、报警设定值，可分别在LED数码管上显示。
• 可任意设置和修改报警值。
• 当超过报警设定值时，报警指示灯亮，同时在后面板输出开关信号，保护被监控设备。
• 报警设置延时调整，范围1-60秒，以防止现场干扰引起误报警。
• 停电时能保持设置参数及其它记忆值。
• 设有电流输出接口，可与计算机、DCS、PLC系统、无纸记录仪等设备连接。
• 具有上、掉电检测功能，传感器掉线检测功能，同时切断报警、停机输出回路，有效YZ仪表误报警。

四、电气指标：

• 供电电源：220VAC±10％ 50Hz
• 输入信号：磁阻式传感器信号或齿轮转速传感器信号。
• 波形：正弦波或方波
• 幅值：50mV-20VAC（有效值）
• 量程：0-99999 rpm
• 测量精度：0.1%
• 显示方式：五位LED数字显示
• 显示采样时间：4次/秒
• 报警采样时间：0.1秒
• 被测齿数：1-180
• 光电管LED指示：机器现场运行状态

• 电流输出：4-20mA有源，输出负载小于500Ω
• 报警点范围：0-满量程
• 报警继电器：节点容量 7A/250VAC，常开触点，密封：环氧树脂
• RS485通讯：MODBUS-RTU协议（选配）

五、物理指标：

• 整机尺寸：

外形尺寸：160×80×160mm

开孔尺寸：152×74mm

六、环境指标：

• 温   度：工作温度 -25℃到+50℃，存储温度-30℃到+70℃。
• 相对湿度 ≤80%周围无腐蚀性、无强磁场等场合。
• 传感器温度：-25℃到+120℃可以测量正反转
