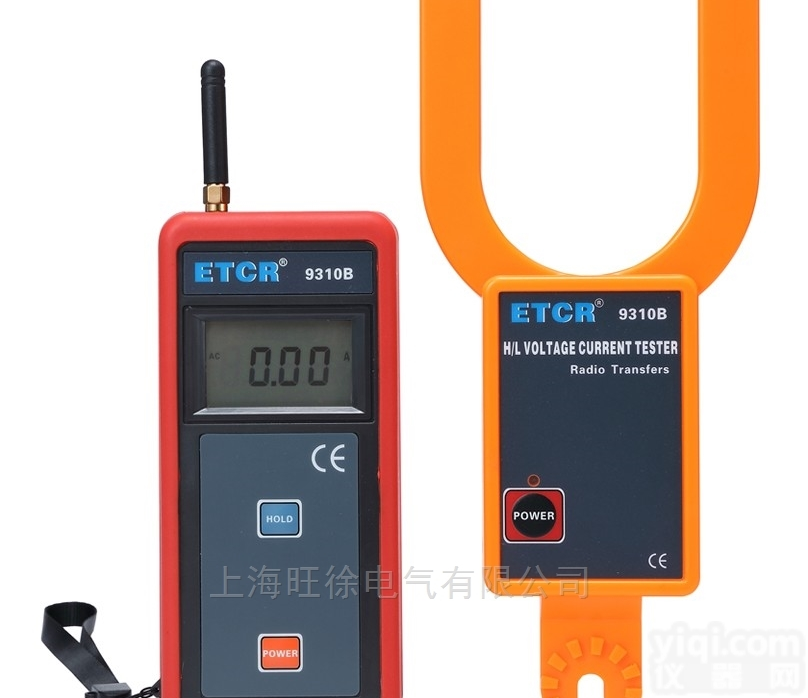

ETCR9310B ETCR9310B大口径无线高低压叉形电流表

功    能

高压交流电流测量，低压交流电流、在线交流电流监测

电    源

DC6V 碱性干电池(1.5V AAA×4)

测试方式

非接触U型CT

传输方式

433MHz无线传送，传输距离约100米

显示模式

4位LCD显示，背光功能，适合昏暗场所

LCD尺寸

47mm×28.5mm

仪表尺寸

检测仪：宽107mm×高252mm×厚31mm

接收器：宽78mm×高212mm×厚41mm

钳口尺寸

φ68mm

绝缘杆尺寸

φ45mm，收态1150mm，伸态5000mm。

绝缘杆

110KV

电压等级

采样速率

2次/秒

测量范围

0.00A～9999A(50/60Hz自动)

分 辨 力

0.01A

换    档

0.00A～9999A全自动换档

测试精度

±2%±5dgt(导线处于靠近U形钳口底端ZX位置，23℃±2℃)

位置误差

被测导线应尽量处于靠近U形钳口底端ZX位置，不要靠近U形钳口顶部，U形钳口顶部测试误差约增大一倍或更多。（请参考检测仪操作部分第3点）

数据存储

99组，存储过程中“MEM”符号指示，“FULL”符号闪烁显示表示存储已满

线路电压

60kV以下裸导线测试(带绝缘杆操作，伸缩绝缘杆完全拉开)

数据保持

通常测试模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消

数据查阅

“MR”符号指示，能上下翻阅所存数据

溢出显示

超量程溢出功能：“OL  A”符号显示

无信号指示

当接收器没有收到发射信号时动态显示“no- -”符号

自动关机

开机约15分钟后，仪表自动关机，以降低电池消耗

电池电压

当电池电压低于4.8V时，接收器显示电池电压低符号“”（检测仪低电压时“”闪烁显示，接收器低电压时持续显示），提醒更换电池

仪表质量

检测仪：235g(含电池)，接收器：280g（含电池）

仪表总质量：2300g(含绝缘杆和电池)

工作温湿度

-10℃～40℃；80%Rh以下

存放温湿度

-10℃～60℃；70%Rh以下

干    扰

尽量避免315MHz、433MHz同频信号干扰

绝缘强度

AC 220kV/rms(伸缩绝缘杆完全拉开，两端之间)

结    构

防滴漏Ⅱ型

检测仪

1台

接收器

1台

无线天线

1根

伸缩绝缘杆（完全伸展约4.5m）

1根

仪表箱

1个

电池(碱性干电池AAA)

8个

用户手册/保修卡/合格证

1套
