YK8201C 变比测试仪现场试验

技术指标

1.  主要技术指标和使用条件见下表

2.性能特点

1. 测试速度快 ，精度高，重复性好。
2. 具有PT,Ζ形联接变压器测试功能。
3. 可自动测试组别方式，变比和组别号。
4. 输入额定参数后，一次启动可自动测量绕组变比值并计算变比误差、分接点位置、分接值等参数。
5. 保护功能完善，高低压反接的保护功能，变压器匝间短路保护功能。
6. 可自动存储测量结果，本仪器内置不掉电存储器和微型打印机，可打印全部数据。
7. 大液晶中文显示菜单，操作直观方便。
8. 仪器小巧轻便，适合野外操作。
9. 可测量具有99个分接位的变压器。

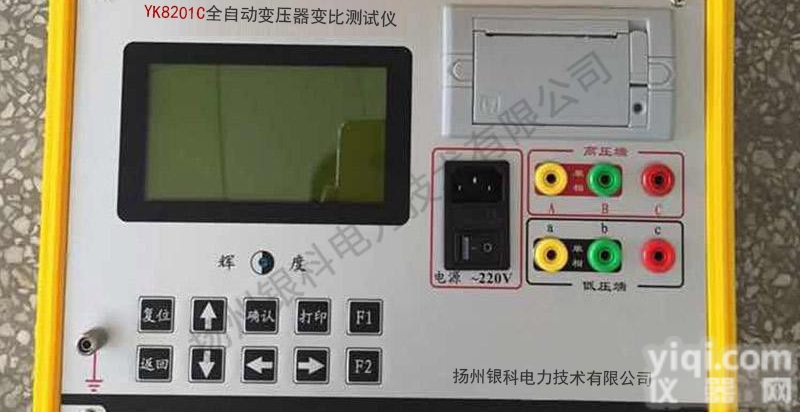

系统介绍

1） AC220V：AC220V电源插座，自带开关及保险仓。

2） 接地柱：仪器接地端子。

3） 高压侧：为五芯航空插座，接被测试品高压侧，用红色护套的测试线与试品高压侧对应连接。

4） 低压侧：为四芯航空插头，接被测试品低压侧，用黑色护套的低压侧与试品低压侧对应连接。

5） 0-9数字键、小数点，设置参数时，用于数字的输入。（小数点键复用打印功能）

6） 复位键：用于整机复位初始化、可从任何状态返回初始状态.

7） 确认键：对输入参数内容，主、子菜单功能选择的后确认；

1.  选择键：光标所在位置为当前所选，按此键循环选择。
2.  返回键：返回上一级菜单。

 测试与操作方法

1. 接线方法：
   1. 从线箱中取出专用测试线，将仪器的接地端子良好接地。
   2. 把红色护套的测试线的黄，绿，红，黑四把测试钳分别夹到被测变压器的高压侧的A，B，C，O接线柱上，将另一端的五芯航空插头接到仪器的高压侧。不用的测试线悬空，切不能接地或互相短接。
   3. 把黑色护套的测试线的黄，绿，红，黑四把测试钳分别夹到被测变压器的低压侧的a，b，c，o接线柱上，将另一端的四芯航空插头接到仪器的低压侧。不用的测试线悬空，切不能接地或互相短接
   4. 连好测试线后，接通仪器的电源线。
