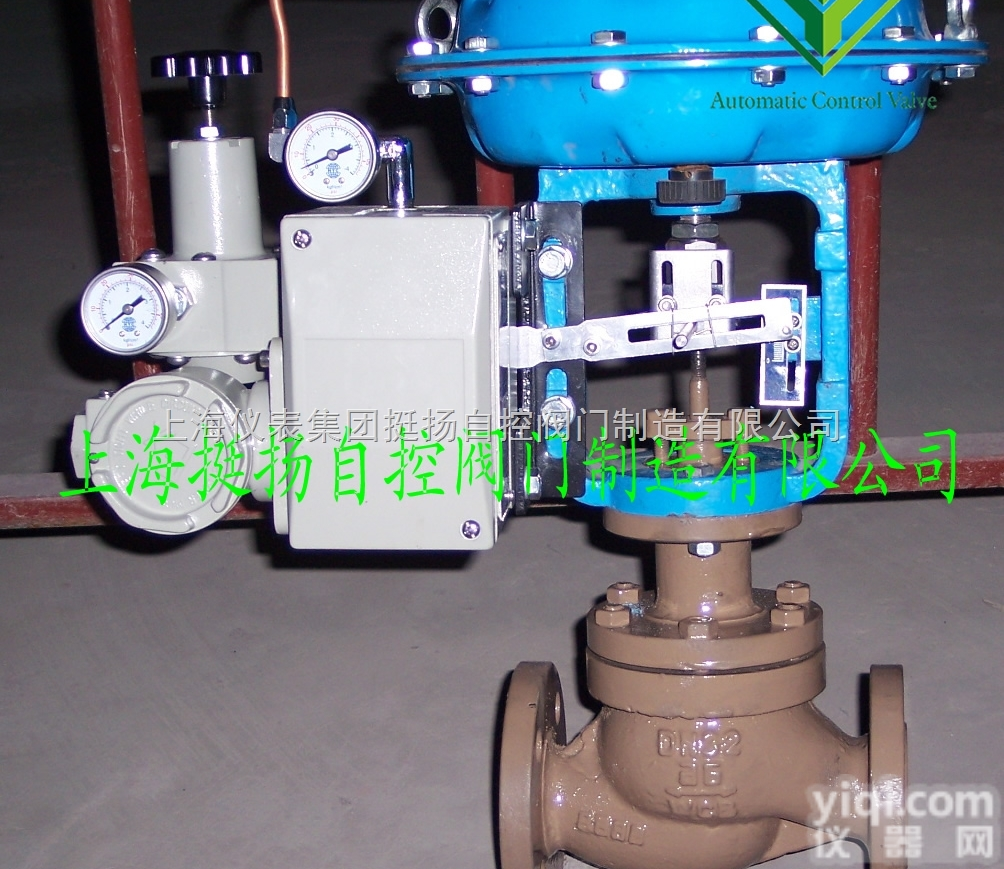

ZJHM型PN16～64 气动薄膜套筒精小型调节阀

产品信息
品牌 自营品牌 应用领域 环保/水工业,石油/化工
参数

名称: 气动薄膜套筒精小型调节阀
型号: ZJHM型PN16～64
品Pai: 耐苛尔
结构形式：套筒式
连接方式：法兰
公称通径: DN50~DN400mm ;
公称压力: PN1.6~PN25.0Mpa;
适用温度: 250℃;
阀体材质: 碳钢不锈钢;
适用介质: 水、气体、油品等
产品概述：
ZJHM型PN16～64气动薄膜套筒精小型调节阀采用顶部导向结构，配用多弹簧执行机构。具有结构紧凑、重理轻、动作灵敏、流体通道呈现S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质的工艺参数对压力、流量、温度、液体保持在给定值。特别适用于允许泄漏量小且阀前后压差不大的场合。ZJHM精小型气动薄膜套筒调节阀分为调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；公称通径范围DN20-300。适用流体温度由-200℃至560℃范围内多种档次。泄漏标准有IV级或VI级，流量特性为线性或等百分比，多种多样品种规格可供选择。



主要零部件材料：

ZJHM型PN16～64气动薄膜套筒精小型调节阀零部件材料
阀体、阀盖HT200、ZG230-450、ZG1Cr18Ni9Ti阀芯、阀座1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯增强聚四氟乙烯填料聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片膜盖A3
波文膜片ding腈橡胶夹增强涤纶织物弹簧60Si2Mn
阀杆、推杆2Cr13、1Cr18Ni9Ti衬套2Cr13


技术参数：

ZJHM型PN16～64气动薄膜套筒精小型调节阀技术参数
公称通径DN(mm) (阀芯直径dn)20253240506580100125150200250300350400
10121520
额定流量 系数KV直线1.82.84.46.91117.627.5446911017627544069011001760--
等百分比1.62.54.06.3101625406310016025040063010001600--
额定行程L(mm)1016254060100-
膜片有效面积Ae(cm2)28040060010001600-
信号范围Pr(Kpa)20～100、 40～200、 80～240 段幅；20～60、 60～100
气源压力Ps(Mpa)0.14～0.4
固有流量特性直线、 等百分比
固有可调比R50：1
允许泄漏量硬阀座：Ⅳ级、软阀座：Ⅵ级
公称压力PN(Mpa)1.6、 4.0、 6.4
工作 温度t(℃)常温型-20～200、 -40～250、 -60～250
散热型-40～450、 -60～450
高温型450～560
低温型-60～100、 00～200、 -200～-250


外形及连接尺寸：

ZJHM型PN16～64气动薄膜套筒精小型调节阀外形及连接尺寸(mm)
公称通径20253240506580100125150200250300350400
LPN16185200205222250276298350410451600670735--
PN40190205210230255285310355425460615685750--
PN64200210220251286311337394440475630700765--
H1常PN16487493524524538686706726969969100913531390--
温PN40487493524524538686706733979979102913731415--
型PN64497503534534546696713743999999104413851425--
中温型标准型加200标准型加250标准型加320标准型加350-
H2PN1653586873809098108123140168203230--
PN4053586873809098115135150188223255--
PN646368758388100105125148170203235265--
A282360470620-
法兰标准GB：1.6、2.5、4.0、6.4Mpa ANSI；150、300、600Lb JIS：10K、20K、30K


外形尺寸图：

信息声明：本产品供应信息由仪器网为您整合，供应商为（耐苛尔（上海）自动化仪表有限公司），内容包括 （ZJHM型PN16～64 气动薄膜套筒精小型调节阀）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （ZJHM型PN16～64 气动薄膜套筒精小型调节阀）的信息，请直接联系供应商，给供应商留言！
