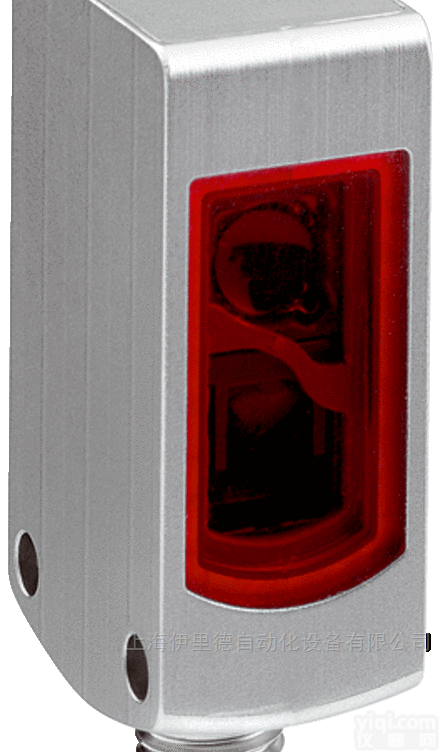

类型:WTB4S-3P3462V 德国西克SICK迷你型光电传感器伊里德代理

产品信息
品牌 其他品牌 应用领域 生物产业,农/林/牧/渔,石油/化工,地矿,能源

德国西克SICK迷你型光电传感器伊里德代理

传感器原理/ 检测原理反射式光电扫描仪, 背景YZ功能
尺寸(宽 x 高 x 深)15.25 mm x 49.2 mm x 22.2 mm
外壳样式冲洗
外壳形状（光束出口）方形
开关距离4 mm ... 500 mm 1)
感应距离10 mm ... 350 mm 1)
光源种类可见红光
光源PinPoint-LED 2)
光点尺寸（距离）Ø 6.5 mm (150 mm)
轴长650 nm
设置单示教按键
特殊应用卫生和潮湿环境
  • 1) 具有 90% 反射率的扫描对象（指 DIN 5033 规定的标准白）.
  • 2) 平均使用寿命：100,000 小时，TU = +25 °C.

 德国西克SICK迷你型光电传感器伊里德代理

供电电压10 V DC ... 30 V DC 1)
残余纹波< 5 Vss 2)
电流消耗30 mA 3)
开关量输出PNP
开关类型明/暗切换
输出电流 Imax.≤ 100 mA
响应时间< 0.5 ms 4)
开关频率1,000 Hz 5)
连接类型带插头的电缆，M12，4 针, 150 mm 6) 7)
导线材料PVC
保护电路

A 8)

B 9)

C 10)

防护等级III
重量60 g
外壳材料不锈钢, 316L 不锈钢
外壳防护等级IP66, IP67, IP68, IP69K
运行环境温度

–30 °C ... +70 °C 11)

–30 °C ... +60 °C

存储环境温度–30 °C ... +75 °C
UL 文件编号NRKH.E181493 & NRKH7.E181493
  • 1) 极限值，反极性保护在具备短路保护的电路中运行时： 8 A.
  • 2) 不得超过或低于 UV公差.
  • 3) 无负荷.
  • 4) 信号传输时间（电阻负载时）.
  • 5) 亮暗对比度为 1:1 时.
  • 6) 拧紧力矩：0.7 Nm.
  • 7) 低于 0°C 时导线不能发生形变.
  • 8) A = UV 接口（已采取反极性保护措施）.
  • 9) B = 具有反极性保护的输入端和输出端.
  • 10) C = YZ干扰脉冲.
  • 11) At UV ≤ 24 V and IA < 30 mA.



技术图纸

接线图 Cd-092

特征曲线 WTB4S-3, 500 mm

触发感应距离图表 WTB4S-3, 500 mm

尺寸图 WTB4S-3V，WTF4S-3V，带有示教键

如有需求，请详见：SICK迷你型光电传感器伊里德代理

信息声明：本产品供应信息由仪器网为您整合，供应商为（上海伊里德自动化设备有限公司），内容包括 （类型:WTB4S-3P3462V 德国西克SICK迷你型光电传感器伊里德代理）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （类型:WTB4S-3P3462V 德国西克SICK迷你型光电传感器伊里德代理）的信息，请直接联系供应商，给供应商留言！
