余压监控 余压监控系统如何控制防烟楼梯间及前室气压

乐鸟严格按照国家标准GB50016-2014 《建筑设计防火规范》和《建筑防排烟系统技术规范》，研发LNE余压监控系统。该系统是集工业计算机技术、通讯、抗电磁干扰、数字传感技术及工业现场总线控制技术于一体的智能化系统，可以对疏散通道余压的工作状态进行24小时实时自动巡检，对处于非正常状态的余压给出报警提示。在发生火情时，该系统可以自动调控机械加压送风系统的送风量，也可在消控ZX对其进行远程控制。

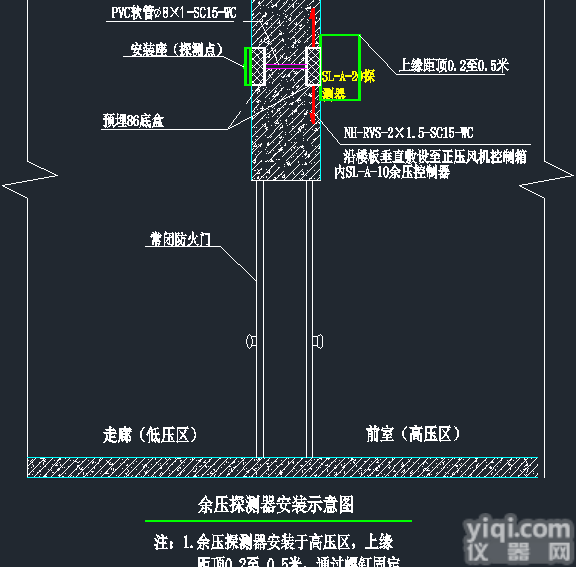

1.防烟楼梯间，防烟合用楼梯前室及前室外楼层走道部分别按规范要求设置压力传感器。上述各区域静压信号通过总线传输至相应余压控制主机.各余压控制器间彼此联网。系统经计算后可得出各楼层的防烟楼梯间-楼梯前室间的压差信号与楼梯前室-疏散楼层的压差信号。

2.压力传感器与控制器间采用CAN总线进行通信，控制器不断采集各层楼梯间、前室、楼层的压力数据，通过计算得出各楼层楼梯前室-疏散走廊之间的压差信号，以压差所在楼层（某层或某相邻三层的中间层）作为消防疏散楼层。控制器将以消防疏散楼层计算出的压差值判定旁通泄压阀的开关逻辑，排除因其余楼层余压压差过低或过高引发的系统干扰。

3.如疏散楼层的防烟楼梯间-疏散楼道之间的压差值大于设定值(地上：70Pa,可调；地下：60Pa,可调)时，即调打开该系统正压送风机出口的电动旁通泄压阀泄压；当压差值小于设定值(40Pa,可调)时，即调小或关闭该系统正压送风机出口的电动旁通泄压阀.

4如疏散楼层的楼梯前室-疏散楼道之间的压差值大于设定值(地上：50Pa,可调；地下：40Pa,可调)时，即打开该系统正压送风机出口的电动旁通泄压阀泄压；当压差值小于设定值(25Pa,可调)时，即关闭该系统正压送风机出口的电动旁通泄压阀.

5.各余压控制器联网后采用控制器通讯总线传输信号至消防控制室管理主机。余压控制器除在消防状态下执行既定的控制逻辑外，平时状态下定期执行系统自检与泄压阀动作巡检程序。各余压控制器自检及阀体巡检结果通过控制器通讯总线实时传输至消防控制室管理主机内。
