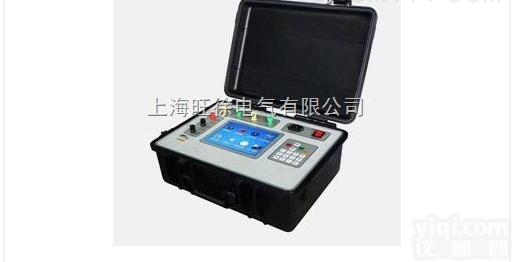

RHQJ-3全自动互感器现场校验仪

RHQJ-3全自动互感器现场校验仪

用于现场检定电流、电压互感器的角差、比差、二次负载的阻抗、导纳、测量小电流和小电压，可与电脑连接方便数据管理，广泛应用于计量、供电部门。

（二）主要特点:

1、 集递推法、电位差法两种原理于一身，可现场测量电流/电压互感器误差；
2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，接线简单，操作方便。
3、仪器内置高精度（0.05级）相当于被测电流互感器同变比的标准电压互感器，可准确的测量出被测电流互感器的变比和空载误差。然后结合阻抗与导纳的测试结果推算出互感器的误差。
4、采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰。
5、测量范围宽，可以至/～25000A/或/1A～6300A/1A。
6、具有电流互感器变比、二次绕组内阻测试功能。
7、采用大屏幕彩色液晶触摸屏显示，菜单提示操作，方便、快捷。
8、具有智能判断外接线状况，提示接线错误、变比、极性错误等。
9、可存储现场测试数据多达2000条

10、自动出具现场检定结论，合格或超差。

11、具有RS232或USB接口连接计算机，可打印技术报告。


RHQJ-3全自动互感器现场校验仪

（三）技术参数：

电源电压：AC 220V±5V；

测量范围：

/～25000A/或/1A～6300A/1A。

同相分量（%）：0.0001～200.0；

阻抗（Ω）：0.0001～20.0；

正闪分量（分）：0.001～700.0；

导纳（ms）：0.0001～100.0；

分辨率：0.0001；

被检电流互感器准确度范围：1.0、0.5、0.5S、0.2及0.2S

仪器精度：0.05S级

二次负荷：2.5VA～300VA、COSφ＝0.1～1.0

5、功率：20VA
6、重量:9.5kg
