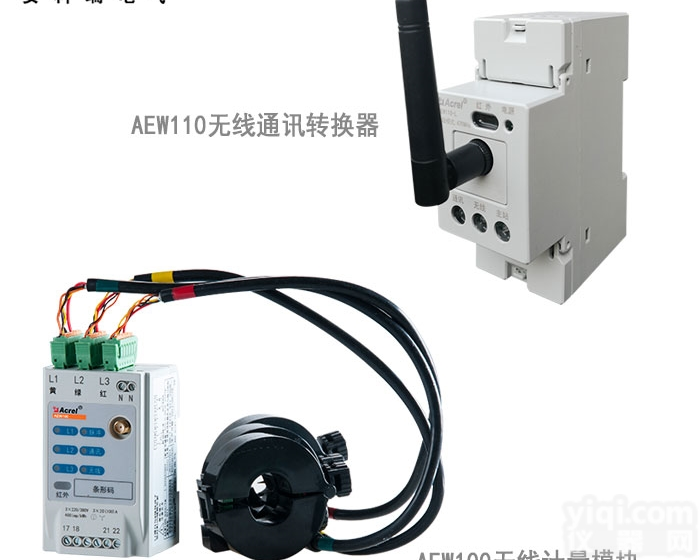

AEW110 AEW110无线通讯转换器 通讯稳定 传输距离远

无线计量模块

　　3

5 接线与安装

　　L1、L2、L3开口式传感器分别通过穿刺接入A相、B相、C相线缆，其中A相传感器通过穿刺线缆及N线端子取电为计量模块供电，同时A相、B相、C相传感器分别将电压、电流信号通过信号连接线传输给计量模块，计量模块通过无线或者RS485方式将测试数据传输至后台终端。

6 操作与显示

　　说明：

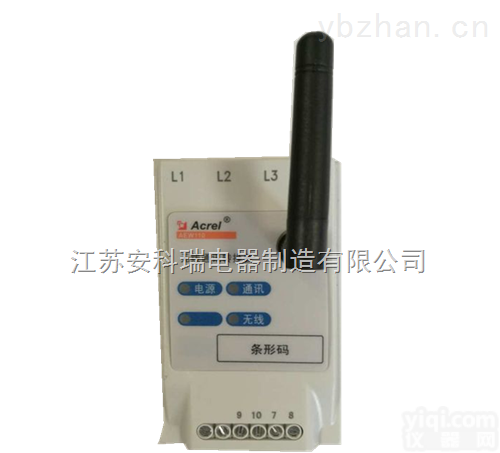

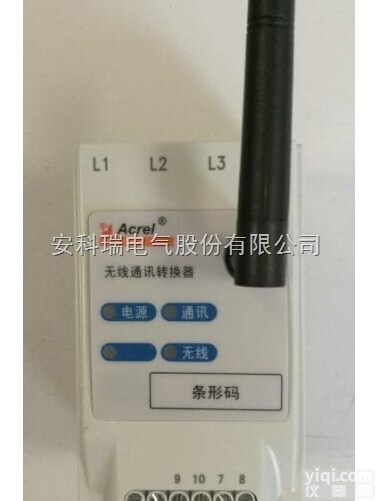

　　 LED显示功能

　　在面板的左上方有六个LED指示灯，分别为：“L1”、“L2”、“L3”、“脉冲”、“通讯”、“无线”。

　　“L1”：亮起时说明L1相取电成功;

　　“L2”：亮起时说明L2相取电成功;

　　“L3”：亮起时说明L3相取电成功;

　　“脉冲”：每亮起一次，表示仪表输出一个电能脉冲;

　　“通讯”：当仪表通过RS485进行通讯时会闪烁;

　　“无线”：当仪表通过无线模块进行通讯时会闪烁。
