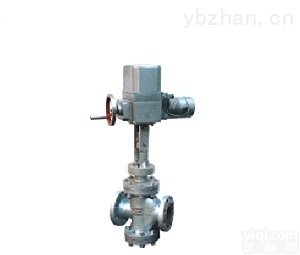

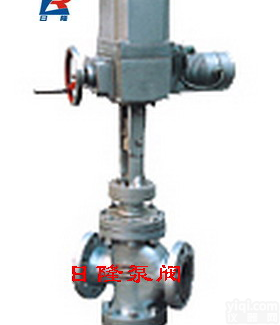

Y945H/Y型电动双阀座蒸汽减压阀又名:
减压阀,蒸汽减压阀,电动减压阀,双阀减压阀,电动蒸汽减压阀,电动双阀座蒸汽减压阀
电动双阀座蒸汽减压阀采用压力平衡式阀瓣,通过阀瓣升降调节压力可配用ZKZ-BC型或其它型直行程电动执行器实现遥控和自动控制。本蒸汽减压阀的减压比用到0.6较为合适。本蒸汽减压阀主要用于蒸汽管路,调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。
一、Y945H/Y型电动双阀座蒸汽减压阀主要技术参数和性能指标
公称压力Mpa
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
壳体试验压力Mpa
|
2.4
|
3.75
|
6.0
|
9.6
|
15.0
|
24
|
密封试验压力Mpa
|
1.76
|
2.75
|
4.4
|
7.04
|
11.0
|
17.6
|
Z高进口压力Mpa
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
出口压力范围Mpa
|
减压比0.6
|
渗漏量
|
0.5%QMax
|
温量-压力等级
|
ANSI B16.34
|
二、Y945H/Y型电动双阀座蒸汽减压阀主要零件材料
零件名称
|
零件材料
|
阀体 阀盖 底盖
|
WCB
|
阀座
|
304
|
阀瓣
|
2Cr13
|
阀杆
|
2Cr13
|
垫片
|
柔性石墨/1Cr18Ni9
|
导向套
|
2Cr13
|
填料
|
柔性石墨
|
螺栓
|
35CrMoA
|
螺母
|
45
|
|
