HY-LC 柴油表厂家
- 品牌：华云仪表
- 型号：HY-LC
- 产地：江苏金湖
- 供应商：江苏华云仪表有限公司
- 供应商报价：面议
- 标签：柴油表厂家,1000,江苏华云仪表有限公司
产品库
柴油表
江苏华云仪表有限公司
咨询 沈
在生产生活中，柴油被广泛用作为燃料，经常被用在食堂，酒店，工厂等，因为大量使用柴油，所以要考虑要买回来的柴油足不足秤，每天每月的用油成本考核，为此我公司专门设计生产出一款精度等级0.5的高精度机械式柴油表，可以显示瞬时流量和累积流量，并且累积流量可以清零。比普通电子表的优点在于误差小，使用寿命长，不受外界干扰影响计量，经济实惠，还可以配合过滤器使用，使其使用时限增加。目前被油库和企业单位食堂酒店等广泛使用。
一、柴油表概述：

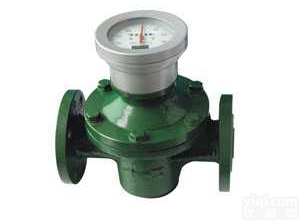

柴油表是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，AK-LC系列柴油表是计量流经管道内液体流量总和的容积式流量计,该仪表具有测量精度高,受液体粘度影响小,表前不需要安装直管段, 广泛用于高粘度介质的累积流量测量。
二、柴油表计量原理
在柴油表测量室进出两端液体压差的在作用下，一对椭圆齿轮在轴承上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。设椭圆齿轮旋转一周排出的体积量Q，单位时间椭圆齿轮旋转次数为N，则在该时间内流过的液体体积量为NQ。
三、柴油表产品特点
1、测量精度较高：0.5级；
2、机构简单、坚固、运行可靠；
3、特别适合于测量粘度较高的介质，而且对被测量液体粘度的变化不敏感；
4、安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯管、缩管、扩大管，也无需加装直管段。
5、 LC-a型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量
6、 LC-e型 铸钢椭圆齿轮流量计 ，用于高压、低腐蚀性介质的计量
7、 LC-b型广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
8、为了防止流量计的齿轮被杂质卡死，在流量计的上游必须安装过滤器
9、防爆等级：ExiaIICT6
10.公称口径DN10-200
柴油表性能参数
柴油表连接方式: 法兰连接:DN10～DN200
可以定制螺纹连接
柴油表精度等级: 普通型0.5级
耐压: 普通型1.6MPa,高压型3.2MPa
耐温度: 普通型＜120℃，高压型＜200℃
流量计制作材质: 铸铁、铸钢、不锈钢等
转动部件: 铝合金、不锈钢等
可以选装油品过滤器
柴油表在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；柴油表对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使柴油表的椭圆齿轮转动轴与地面平行
流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。
椭圆齿轮流量计计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。
表头显示： | 指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出 |
仪表型号： | LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示 |
测量介质： | 液体、各种油品 |
口径规格： | 10---200 |
流量测量范围： | 0.04-340 m3/h |
测量精度： | 0.5级 0.2级 |
被测介质温度： | -20℃-100℃ ，Z高+200℃ |
工作压力： | 1.6MPa 2.5MPa 6.4MPa |
输出信号： | 脉冲(选装） |
通讯类型： |
|
电源： | 无 |
安装方式： | 法兰连接、螺纹连接 |
防爆等级： | ExiaIIBT4 |
防护等级： | IP65 |
柴油的特点
流量测量与流体的流动状态无关，这是因为柴油表是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。
柴油表计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。如果被测液体介质中夹杂有气体时，也会引起测量误差。
柴油表的安装
柴油表在安装前应清洁管道．若液体内含有固体颗粒，则必须在管道上游加装过滤器；若含气体应安装排气装置。
柴油表对前后直管段没有一定的要求。它可以水平或垂直安装。安装时，应使流量计的椭圆齿轮转动轴与地面平行。
柴油表的使用
按照要求正确安装后的椭圆齿轮流量计，使用时即可保证足够的精度，通常累计值的精度可达0.5级，是一种较为准确的流量计量仪表。但是，如果使用时被测介质的流量过
小，仪表的泄漏误差的影响就会突出，不能再保证足够的测量精度。因此，不同型号规格的椭圆齿轮流量计对Z小使用流量有一允许值，只有当实际被测流量大于该下限流量允许值时，测量精度才能得到保证。
其次，使用椭圆齿轮流量计要注意被测介质的温度不能过高，否则不仅会增加测量误差，而且有使齿轮发生卡死的可能。为此，椭圆齿轮流量计在仪表所规定的使用温度范围内使用。
长期使用后的柴油表，其内部的齿轮会被腐蚀和磨损，从而影响测量精度。因此，要经常注意观察，并定期拆下进行检查，若条件允许Z好定期进行标定。
柴油表测量范围及工作压力
型号 | AK-LC-A铸铁 | AK-LC-E铸钢 | AK-LC-B不锈钢 | ||||
公称压力 Mpa | 1.0 1.6 | 2.5 4.0 6.4 | 1.0 1.6 | ||||
被测液体粘度 | 2 — 200 mPa.s | ||||||
被测液体温度 | -20℃～+100℃ | ||||||
流 量 范 围 m³h | |||||||
型号 精度等级 | AK-LC-A铸铁 | AK-LC-E铸钢 | AK-LC-B不锈钢 | ||||
公称口径（DNmm | 0.5 | 0.2 | 0.5 | 0.2 | 0.5 | 0.2 | |
10 | 0.04～0.4 | 0.1～0.4 | 0.04～0.4 | 0.1～0.4 | 0.1～0.5 | 0.1～0.5 | |
15 | 0.25～1.5 | 0.3～1.5 | 0.25～1.5 | 0.3～1.5 | 0.3～1.5 | 0.3～1.5 | |
20 | 0.5～3 | 0.6～3 | 0.5～3 | 0.6～3 | 0.6～3 | 0.6～3 | |
25 | 1～6 | 1.2～6 | 1～6 | 1.2～6 | 1.2～6 | 1.2～6 | |
40 | 2.5～15 | 3～15 | 2.5～15 | 3～15 | 3～15 | 3～15 | |
50 | 4～24 | 4.8～24 | 4～24 | 4.8～24 | 4.8～24 | 4.8～24 | |
65 | 5～40 | 8～40 | 5～40 | 8～40 | 8～40 | 8～40 | |
80 | 10～60 | 12～60 | 10～60 | 12～60 | 12～60 | 12～60 | |
100 | 16～100 | 20～100 | 16～100 | 20～100 | 20～100 | 20～100 | |
150 | 32～190 | 38～190 | 32～190 | 38～190 | 38～190 | 38～190 | |
200 | 34～340 | 68～340 | 34～340 | 68～340 | 68～340 | 68～340 | |
|
|
|
|
|
|
|
|
柴油表选型编码
AOKE |
| 奥科公司经营标识 | |||||||
基本型号 | LC |
| 椭圆齿轮流量计基本型号 | ||||||
口径选择 | -□□ |
| 通径大小 | ||||||
材料选择 | -A |
| 铸铁 | ||||||
| -E |
| 铸钢 | ||||||
| -B |
| 不锈钢 | ||||||
输出信号 | -2 |
| 无信号输出 | ||||||
| -3 |
| 脉冲 DV24V供电 | ||||||
| -4 |
| 4～20mA DV24V供电 | ||||||
复零功能 | -N |
| 无复零功能 | ||||||
| -F |
| 复零功能 | ||||||
过滤器 | -N |
| 无过滤器 | ||||||
| -G |
| 含过滤器 | ||||||
流量选择 | （□～□） |
| 流量范围 | ||||||
公司推荐二“”
柴油流量计——涡轮流量计
一、液体涡轮流量计简介
涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行A定量控制、超量报警等，是流量计量和节能的理想仪表。
该类涡轮流量产品本身具备现场显示功能，也可将流量信号以脉冲的形式远传输出。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
二、液体涡轮流量计特点
1.高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
3.输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4.可获得很高的频率信号（3-4kHz），信号分辨力强；
5.范围度宽，中大口径可达1:20，小口径为1:10；
6.结构紧凑轻巧，安装维护方便，流通能力大；
7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
三、液体涡轮流量计分类
1．按仪表功能分类， AK -LWGY系列 涡轮流量计可分为2大类，即：
■涡轮流量传感器/变送器
■智能一体化涡轮流量计
2．功能说明
液体涡轮流量传感器/变送器
该类涡轮流量产品本身不具备现场显示功能，仅将流量信号远传输出。流量信号可分为脉冲信号或电流信号（4-20mA）；仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。
该类涡轮流量产品均分为基本型和防爆型（ExdIIBT6）两种，外形如图
按照不同的输出信号，该类产品可分为LS-LWGY-N型和LS-LWGY-A型
| 图1 基本型传感器/变送器 | 图2 防爆型 传感器/变送器 |
 |
|
HY-LWGY-N型传感器：12～24VDC供电，三线制脉冲输出，高电平≥8V，低电平≤0.8V；信号传输距离≤1000米；
HY-LWGY-A型变送器：24VDC供电，二线制4-20mA 输出，信号传输距离≤1000。
智能一体化涡轮流量计采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正。高清晰液晶显示器同时显示瞬时流量（4位有效数字）及累积流量（8位有效数字，带清零功能）。所有有效数据掉电后保持10年不丢。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。
| 图3 智能一体化涡轮流量计 | 图4智能一体化涡轮流量计带HART通讯 |
|  |
该类涡轮流量计按照供电方式、是否具备远传信号输出可分为LS-LWGY-B型和LS-LWGY-C型
HY-LWGY-B型：供电电源采用3.2V10AH锂电池（可连续运行4年以上）；无信号输出功能。
HY-LWGY-C型：供电电源采用24VDC外供电，输出4-20mA标准两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。
四、涡轮流量计基本参数与技术性能
1.技术性能：表1
| 4、6、10、15、20、25、32、40采用螺纹连接 |
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接 | |
精度等级 | ±1%R、±0.5%R |
量程比 | 1:10；1:15；1:20 |
仪表材质 | 304不锈钢、316（L）不锈钢等 |
被测介质温度（℃） | -20～＋120℃ |
环境条件 | 温度－10～+55℃，相对湿度5%～90%，大气压力86～106Kpa |
输出信号 | 脉冲频率信号，低电平≤0.8V 高电平≥8V |
供电电源 | +12VDC 、+24VDC（可选） |
信号传输线 | STVPV3×0.3（三线制） |
传输距离 | ≤1000m |
信号线接口 | 豪斯曼接头 |
防爆等级 | 非防爆产品 |
防护等级 | IP65 |
2.测量范围及工作压力：表2
| 正常流量范围（m3/h） | 扩展流量范围（m3/h） | 常规耐受压力（MPa） | 特制耐压等级（MPa）（法兰连接方式） |
DN 4 | 0.04～0.25 | 0.04～0.4 | 6.3 | 12、16、25 |
DN 6 | 0.1～0.6 | 0.06～0.6 | 6.3 | 12、16、25 |
DN 10 | 0.2～1.2 | 0.15～1.5 | 6.3 | 12、16、25 |
DN 15 | 0.6～6 | 0.4～8 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 20 | 0.8～8 | 0.45～9 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 25 | 1～10 | 0.5～10 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 32 | 1.5～15 | 0.8～15 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 40 | 2～20 | 1～20 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 50 | 4～40 | 2～40 | 2.5 | 4.0、6.3、12、16、25 |
DN 65 | 7～70 | 4～70 | 2.5 | 4.0、6.3、12、16、25 |
DN 80 | 10～100 | 5～100 | 2.5 | 4.0、6.3、12、16、25 |
DN 100 | 20～200 | 10～200 | 2.5 | 4.0、6.3、12、16、25 |
DN 125 | 25～250 | 13～250 | 1.6 | 2.5、4.0、6.3、12、16 |
DN 150 | 30～300 | 15～300 | 1.6 | 2.5、4.0、6.3、12、16 |
DN 2, 00 | 80～800 | 40～800 | 1.6 | 2.5、4.0、6.3、12、16 |
五、涡轮流量计选型
表3
| 说 明 | |||||||
LWGY─ | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
公 | 4 | 4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h | ||||||
6 | 6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h | |||||||
10 | 10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h | |||||||
15 | 15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h | |||||||
20 | 20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h | |||||||
25 | 25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h | |||||||
32 | 32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h | |||||||
40 | 40mm，标准量程2～20m3/h，宽量程为1～20m3/h | |||||||
50 | 50mm，标准量程4～40m3/h，宽量程为2～40m3/h | |||||||
65 | 65mm，标准量程7～70m3/h，宽量程为4～70m3/h | |||||||
80 | 80mm，标准量程10～100m3/h，宽量程为5～100m3/h | |||||||
100 | 100mm，标准量程20～200m3/h，宽量程为10～200m3/h | |||||||
125 | 125mm，标准量程25～250m3/h，宽量程为13～250m3/h | |||||||
150 | 150mm，标准量程30～300m3/h，宽量程为15～300m3/h | |||||||
200 | 200mm，标准量程80～800m3/h，宽量程为40～800m3/h | |||||||
类型 | N | +12V供电，脉冲输出，高电平≥8V低电平≤0.8V | ||||||
精度等级 | 05 | 精度0.5级 | ||||||
10 | 精度1.0级 | |||||||
涡轮 | W | 宽量程涡轮 | ||||||
S | 标准涡轮 | |||||||
材质 | S | 304不锈钢 | ||||||
L | 316（L）不锈钢 | |||||||
防爆 | N | 无标记，为非防爆型 | ||||||
压力等级 | N | 常规 （参照表2） | ||||||
H（x） | 高压 （参照表2） | |||||||
液体涡轮流量计安装要求：
1、 涡轮流量计安装采用法兰连接、螺纹连接及夹装式；
2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6DS，下游直管段应≥5DS（DS为被测管道实测内径）。
3、传感器应远离外界磁场，如不能避免，应采取必要的措施；
4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；
5、传感器露天安装时，请做好放大器插头的防水处理；
6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式。
