L2100 SM-8220 日本日置测试线L2100 日置高阻计SM-8220

产品信息
产地类别 进口

日本日置测试线L2100  日置高阻计SM-8220




广州日横电子科技有限公司
公司地址：广州市天河区宦溪石宦路12号桃园居20号铺
()：
公司：http://www.gzrh1718。。ｃｏｍ



大型电池单元&高压电池检查的高速电池测试仪

● 可直接测量高达300V的电压（BT3563）
● 用于检查高电压电池组/电池单元的生产线
● 大型（低电阻）电池单元检查
● 多种接口可用于高速自动化产线中

※ 判断合格的标准值需要用户根据电池种类进行输入。

测量线为非标配产品。需要的话，请购买选件。
具备EXT I/O的公头连接器（系统侧）供使用。



广州日横电子科技有限公司长期现货供应日本日置测试线L2100 日置高阻计SM-8220



基本参数
 BT3563/BT3563-01BT3562/BT3562-01
Z大输入电压

额定输入电压：DC±300V
对地间Z大额定电压：DC 300V

额定输入电压：DC±60V
对地间Z大额定电压：DC 70V

电阻测量量程

3mΩ (Z大显示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (Z大显示3100.0Ω，分辨率100mΩ)，7档切换
测量精度：±0.5% rdg. ±5 dgt. (30mΩ～3000Ω量程EX.FAST时加上±3 dgt.，FAST/MEDIUM时加上±2 dgt.)
±0.5% rdg. ±10 dgt. (3mΩ量程，EX.FAST时加上±30 dgt.，FAST时加上±10 dgt.,MEDIUM时加上±5 dgt.)
测量源频率：1 kHz ±0.2 Hz，测试电流：100 mA (3mΩ量程) ～10 μA (3000Ω量程)，开路端口电压： 25 V peak (3/30mΩ量程)， 7 V peak (300mΩ量程)，4V peak (3Ω ～3000Ω量程)

电压测量量程DC 6V（分辨率10μV)～ DC 300V (分辨率1mV)，3档切换DC 6V (分辨率10μV)～ DC 60V (分辨率 100μV)，2档切换
测量精度：±0.01%rdg. ±3dgt.（EX.FAST时加上±3dgt.，FAST/MEDIUM时加上±2dgt.）
显示电阻31000，电压600000，LED
采样时间

EX.FAST：4ms，FAST：12ms，MEDIUM：35ms，SLOW：150ms
※显示值为Z快时，根据测量项目、电压频率的不同而不同

整体测量时间响应时间+采样时间（电阻/电压都约10ms的响应时间为参考值，根据被测物的不同而不同）
比较功能判断：Hi/IN/Lo（电阻、电压分别判断），综合判断（PASS/FAIL，电阻判断结果和电压判断结果的AND运算），画面显示，蜂鸣，外部I/O输入（开路集电极，35V，Z大DC 50mA）
模拟输出

仅BT3563-01、BT3562-01机型 电阻测量值（显示值DC 0V～3.1V）

接口EXT I/O、RS-232C、打印机（通过RS-232C）、GP-IB（仅-01机型）
体积和重量215W×80H×295Dmm，2.4kg
附件电源线×1

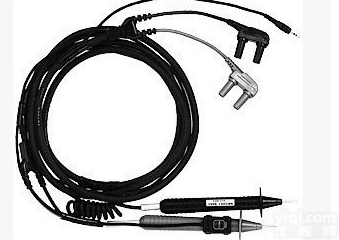

测试线（用于BT3563/BT3562的高电压电池测试）

日本日置测试线L2100  日置高阻计SM-8220

测试电压测试电压：DC 5-100V（6档量程）
● 测试量程：0.025-2×106MΩ（6档量程）Ω
● LCD数字/模拟显示
● 低电阻绝缘表：DC 5-100V
● 具备充放电功能（standard spec）
● 具备时钟、远程启动器、比较器&HV-EN功能（standard spec）
● 作为测试供电电源的电流输出：约50mA
● 适合测量电极和其他设备的多个样品类型



日本日置测试线L2100 日置高阻计SM-8220



广州日横电子科技有限公司GUANGZHOU RIHENG ELECTRON TECHNOLOGY CO.,LTD. 广州日横电子科技有限公司是一家集批发、零售、配套为一体的综合性电子电气测量仪器、工控自动化仪表、机电一体化的专业服务提供商。专业致力服务于电子、电力、电气、环保、科研、化工、航天、国防、教育、生产制造等领域的测量测试技术开发、产品配套。

基本参数
 SM-8213SM-8215SM-8220
测试电压&量程5V2.5x104 to 1x1011Ω
10V5x104 to 2x1011Ω 5x104 to 2x1014Ω
15V7.5x104 to 3x1011Ω
25V1.25x105 to 5x1011Ω 1.25x105 to 5x1014Ω
50V2.5x105 to 1x1012Ω2.5x105 to 1x1012Ω2.5x105 to 1x1015Ω
100V5x105 to 2x1012Ω5x105 to 2x1012Ω5x105 to 2x1015Ω
250V 1.25x106 to 5x1012Ω1.25x106 to 5x1015Ω
500V 2.5x106 to 1x1013Ω2.5x106 to 1x1016Ω
1,000V 5x106 to 2x1013Ω5x106 to 2x1016Ω
测试电压精度设定电压值的±3%
输出电流Z大50mAZ大2mA
测量精度±10%（20℃时，在每个量程的Z小值的10次量程以内），但SM-8213的108量程时，为±20%
显示LCD（数字&模拟显示）
标准功能时钟、比较器（报警）、远程启动、HV-EN、RS-232C
环境温度0-40℃5-35℃
环境湿度80%RH以下
供电电源AC100，120，220或240V±10%可选，50/60Hz，Z大25VA
体积和重量284mm139mmHx215mmD, 4.3kg

标配附件：测试线（红&黑）×各1，电源线×1，使用说明书×1
