PK 10- BDS -3环链电动葫芦使用方法_详细资料

产品信息

产地类别	国产

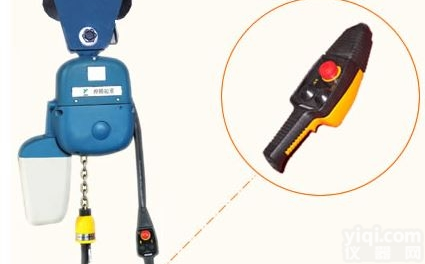

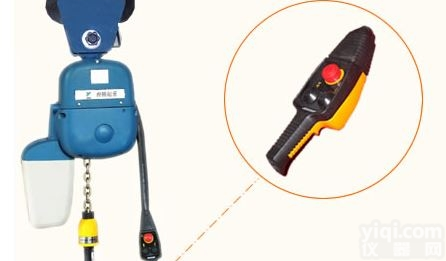

       PK环链电动葫芦是引进德国德马格先进技术制造的产品，起重量为125KG～500KG，起升速度单速1～15m/min,双速4/1～10/2.5m/min,运行速度7～28m/min，也有单双速。电动葫芦体积小、重量轻，安装维护方便，操作灵活，使用寿命长；效率高，电动葫芦通用性强，现已应用于各行各业的小吨位起重设备。
       PK环链电动葫芦按照国家JB5371.2～91标准生产，电机绝缘等级为F级，防护等级IP54。共有4种机型：PK1环链电动葫芦、PK2环链电动葫芦、PK5环链电动葫芦、PK10环链电动葫芦；电器控制可分为直控和间控二种，间控电压为国家要求的安全电压36伏。同时可根据用户要求加装遥控控制。
       根据上述四种机型，可派生以下各种非标的环链电动葫芦：

PK环链电动葫芦剖面图

PK环链电动葫芦安装尺寸

		安　　装　　尺　　寸
		PK 1 -1	PK 1 -2	PK 2 -1	PK 2 -2	PK 5 -1	PK 5 -2	PK 10 -1	PK 10 -2	PK 15 -1	PK 15 -2	PK 10- BDS -3	PK 10- BDS -4	PK 2- DD -1	PK 2- DD -2	PK 5- DD -1	PK 5- DD -2	PK 10- DD -1	PK 10- DD -2	PK 5- DDS -1	PK 5- DDS -2	PK 10- DDS -1	PK 10- DDS -2	S PK 10
b2		145		185		255		280
h1		415(500)		495(595)		650(740)		690(780)		890		905	905	518	518	645	645	690	690	733	733	803	803
h		420	440	490	520	560	655	650	760	700	810
L3		235(380)		280(390)		354(388)		407				407
L2		110(215)		120(230)		156		167		167		167		120		156		167		167		167
d1		240		275		320		360
d2		172		204		224
自重		16	17	32	34	48	53	68	80	72	84	188	190	120	126	152	158	172	184	152	158	172	178	250
a	BS	202				254		318		320		728								814		958		300~ 3700
	BL							318		380
	BD	224				254		318		400
h2		450(470)		530	550	595(690)		700(810)		890	930	980	960	340	360	340	440	400	500	315	420	425	520	780
e	BL	195				210		220		295
	BD	210				266		270		295
f	BD	227				247		280		295
自重	BL	17						31		35
	BD	21						35		40
a1														307		455		545
a2														230		345		370
工字钢		配BS、BL、BD5:12b-28b,配BS、BL、BD10:28-56c
Z小半径R		BS、BL、BD5:500-1400mm,BS、BL、 BD10:1600-200mm										3000		2500						3500		4000

PK环链电动葫芦安装尺寸

起重量 kg	机构工作级别	型号	起升速度 m/min	起升电机功率 KW	起重高度 m	起重链条 mm	配手拉小车型号	配电动小车
起重量 kg	机构工作级别	型号	起升速度 m/min	起升电机功率 KW	起重高度 m	起重链条 mm	配手拉小车型号	型号	运行速度 m/min	运行电机功率KW
[125] 160	[M4] M3	PK 1N-1 [PK 1N-1F] PK 1N-1 PK 1L-1 PK 1L-1F PK 1L-1	8 8/2 4 12 12/2 6	0.2 0.2/0.05 0.1 0.3 0.32/0.05 0.2	[3] 4 6	φ4×12	BS2	BD2	7 14 28 7/28 4.6/1.4	0.5 0.14 0.20 0.07/0.27 0.05/0.17
106 200 [250] 315	M6 M5 [M4] M3	PK 2N-1 PK 2N-1F PK 2N-1 PK 2L-1 PK 2L-1	10 10/2.5 5 14 7	0.5 0.5/0.13 0.3 0.7 0.35	3 [4] 6 8	φ5×15	BS2	BD2	7 14 28 7/28 4.6/1.4	0.5 0.14 0.20 0.07/0.27 0.05/0.17
315 400 [500] 630	M6 M5 [M4] M3	PK 5N-1 [PK 5N-1F] PK 5N-1 PK 5L-1 PK 5L-1F PK 5L-1	10 10/2.5 5 15 15/3.8 7	1.0 1.0/0.25 0.5 1.4 1.5/0.35 0.7	3 [4] 6 8	φ7×21	BS5	BD5	3.5 7 14 28 7/28 4.6/14	0.05 0.14 0.2 0.07/0.27 0.05/0.17
630 800 [1000] 1250	M5 M4 [M3] M2	PK 10N-1 [PK 10N-1F] PK 10N-1	12 8/2 4	2.3 1.5/0.35 1.4	3 [4] 6 8	φ10×28	BS10	BD10
[1250] 1500	[M3] M2	PK 15N-1	4	1.4	3 [4] 6 8		BS15	BD15
2500 [3000]	M4 [M3]	PK10-BDS-3 PK10-BDS-3F	4 2.6/0.7	2.3 1.5/0.35	3 [4]
3000 [4000]	M4 [M3]	PK10-BDS-4 PK10-BDS-4F	3 2/0.5	2.3 1.5/0.35	3 [4]
4000 [5000] 6300	M4 [M3] M2	PK15-BDS4	1.5	1.4	3 [4]
