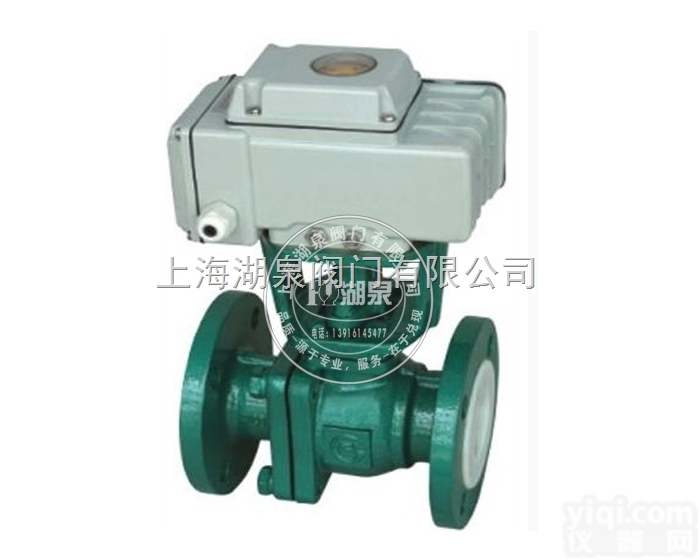

Q941F Q941F电动浮动式铸钢法兰球阀
- 品牌：湖泉
- 型号：Q941F
- 产地：上海
- 供应商：上海湖泉阀门有限公司
- 供应商报价：面议
- 标签：Q941F电动浮动式铸钢法兰球阀,200,上海湖泉阀门有限公司
产品库
| 品牌 | BERRE/贝尔电装 | 种类 | 脉冲式 |
|---|---|---|---|
| 公称通径 | 500mm | 压力环境 | 常压 |
| 工作温度 | 常温 | 流动方向 | 换向 |
| 零部件及配件 | 执行器 | 类型(通道位置) | 二通式 |
| 结构形式 | 浮动球 |
工作温度: -20℃ 至+150℃ (+250℃ 特殊密封).
工作压力: PN16, PN25 - PN40 - PN64 -PN100
Q941F电动浮动式铸钢法兰球阀流体范围空气、蒸汽、水、气体、石油和石化产品、腐蚀性、若酸碱介质。
结构特点
1、在阀门全开、全关位置设有锁定孔，防止非工作人员误操作。
2、在阀杆下部设置台阶，不至于阀门内压异常升高脱出阀杆。
3、在球体与阀座间设置耐火密封环，阀座烧损后，仍具有密封作用。
4、开关迅速、启闭灵活，寿命长，安全可靠。
5、气动、电动球阀可远距离集中控制，且能满足计算机程控之需要。
规格参数
材 质:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti
公称通经:DN50~DN350
公称压力:PN1.6~25MPa
适用温度:-46℃~ 500℃
驱动方式:电动
电动球阀执行器是实现电动球阀程控，自控和远程控制不可或缺的驱动控制装置，其运动过程由行程，转矩等来控制。由于电动球阀执行器的工作特性和利用率取决于球阀的类型及特性，故而，正确选择球阀执行器，对防止出现超负荷现象至关重要。
执行器输出扭矩是选择电动执行器的Z主要参数，执行器输出扭矩应为所选球阀操作Z大扭矩的1.2~1.5倍。其次，要根据球阀不同的使用条件，选择恰当的启闭速度，这样可防止球阀执行器启闭速度过快产生水击现象。
电动球阀执行器有其特殊要求，即必须能够限定扭力(轴向力)以及旋转角度。当电动装置规格确定之后，其控制扭力也就确定了。一般在预先确定的时间内运行，电机不会超负荷。但如出现下列情况便可能导致超负荷:一是电源电压低，得不到所需的转矩，使电机停止转动;二是错误地调定转矩限制机构，使其大于停止的转矩，造成连续产生过大转矩，使电机停止转动;三是断续使用，产生的热量积蓄，超过了电动机的允许温升值;四是因某种原因转矩限制机构电路发生故障，使转矩过大;五是使用环境温度过高，相对使电机热容量下降。
1、环境温度应该控制在-25℃-70℃之内。
2、几种情况应该选择防爆型电动球阀，电流不稳定、环境腐蚀、易燃易爆场合、特种介质、长时间无维护等。
3、由于电动机构较为复杂，当出现故障是不应自行拆卸，防止意外发生。
4、任何情况下不得对电动球阀进行敲打或将物品放在一起。
故障及其成因分析和排除措施。电动阀门执行器的动力一般由电机提供，故而掌握一些电机
