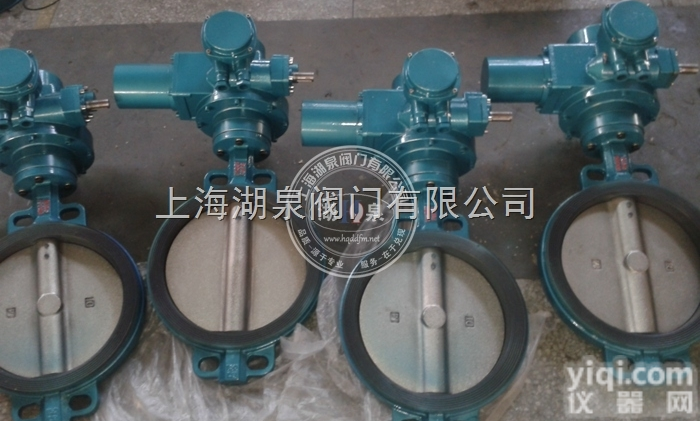

D342X D342X电动软密封蝶阀

产品名称

电动软密封蝶阀

产品型号

 D342X

公称通径

 DN50-800

公称压力

0.6-1.6mpa

适用介质

空气、水、污水、蒸气、煤气、油品等

公司名称

上海一泰阀门有限公司

产品介绍

 电动软密封蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

详细资料:设计标准：

GB/T2238-1989

法兰连接尺寸:

GB/T9113.1-2000；GB/T9115.1-2000；JB78

结构长度:

GB/T12221-1989

压力试验:

GB/T13927-1992；JB/T9092-1999

【三】主要技术参数：

公称通径 DN（mm）

50～800

公称压力 PN（MPa）

0.6 1.0 1.6

试验压力

 强度试验

0.9 1.5 2.4

密封试验

0.66 1.1 1.76

气密封试验

0.6 0.6 0.6

适用介质

空气、水、污水、蒸气、煤气、油品等。

驱动形式

 手动、蜗杆蜗轮传动、气传动、电传动。

零件名称

材料

阀体

 球墨铸铁、铸钢、合金钢、不锈钢

蝶板

铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨O
