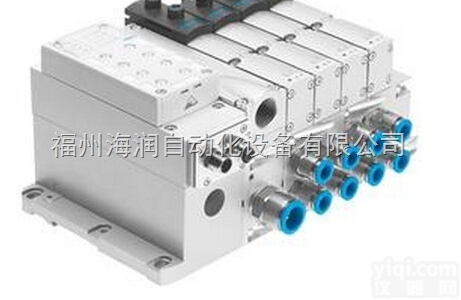

QM-1/4-1/4 费斯托44/45型 VTSA/VTSA-F 阀岛，NPT

费斯托44/45型 VTSA/VTSA-F 阀岛，NPT
创新 通用 可靠 易于安装
• 高性能阀，坚固的金属壳体
• 一个阀岛上可组合四种规格的
阀
• 从多针插头到现场总线接口和
控制模块都实行标准化
• Z佳组合：现场总线阀岛适用
于 CPX 外围元件。
优点：
—先进的内部通讯系统，可用
于控制阀和 CPX 模块
—一个阀岛上可组合四种规格
的阀，无需连接件
• 阀功能，用于集成到上位控制
结构中，符合 EN ISO 13849-1
标准
• 模块化系统，可提供多种配置
方式
• Z多可扩展至 32 个电磁线圈
• 能在任何时期进行功能的更换
和扩展
• 用四个螺钉可对气路板底座进
行扩展，在金属基座上装有坚
固的通道隔离密封件
• 可集成具有创新功能的模块
• 采用进气板，使得供气方式灵
活，且形成多个压力分区
• 逆向操作
• 压力范围大
–0.9 ... 10 bar
流量范围：
400 l/min … 4,000 l/min
• 阀功能多样
• 阀的工作电压：24 V DC 或
110 V AC
• 坚固耐用的金属元件
—阀
—气路板底座
—密封件
• 由于阀上带有 LED 显示，并通
过现场总线来传递诊断信息，
因此，用户能够快速发现和
解决问题

费斯托44/45型 VTSA/VTSA-F 阀岛，NPT
创新 通用 可靠 易于安装
• 高性能阀，坚固的金属壳体
• 一个阀岛上可组合四种规格的
阀
• 从多针插头到现场总线接口和
控制模块都实行标准化
• Z佳组合：现场总线阀岛适用
于 CPX 外围元件。
优点：
—先进的内部通讯系统，可用
于控制阀和 CPX 模块
—一个阀岛上可组合四种规格
的阀，无需连接件
• 阀功能，用于集成到上位控制
结构中，符合 EN ISO 13849-1
标准
• 模块化系统，可提供多种配置
方式
• Z多可扩展至 32 个电磁线圈
• 能在任何时期进行功能的更换
和扩展
• 用四个螺钉可对气路板底座进
行扩展，在金属基座上装有坚
固的通道隔离密封件
• 可集成具有创新功能的模块
• 采用进气板，使得供气方式灵
活，且形成多个压力分区
• 逆向操作
• 压力范围大
–0.9 ... 10 bar
流量范围：
400 l/min … 4,000 l/min
• 阀功能多样
• 阀的工作电压：24 V DC 或
110 V AC
• 坚固耐用的金属元件
—阀
—气路板底座
—密封件
• 由于阀上带有 LED 显示，并通
过现场总线来传递诊断信息，
因此，用户能够快速发现和
解决问题
• 阀可以方便快速的更换，因此
维护可靠性高
• 手控装置采用按钮式、按钮式
/锁定式或封盖式
• 采用经反复考验的滑阀结构，
使系统持久耐用
• 大面积、持久耐用的标签系统
• 的持续通电率
• 所有的部件都已经过装配和测
试，可直接进行安装
• 大大降低了在选型、订货、安
装和调试方面的成本
• 墙面安装或 H 型导轨安装，
安全可靠
44/45 型 VTSA/VTSA-F 阀岛，NPT
主要特性
减少停机时间：
LED 现场诊断功能
操作可靠：
手控装置，按钮式/锁定式或
封盖式
阀宽为 18 mm，26 mm，
42 mm 和 52 mm 的阀可以被
组装在同一阀岛上，无需任
何连接件
安全：
阀，输出和逻辑信号电压可以
被单独切断
灵活：
—32 个阀位/32 个电磁线圈
—一个阀系列中包含多种流量规格
多功能：
大规格气口，流量经过优化的通
道，坚固的金属螺纹或预装配好的
QS 快插接头
多种阀功能
实用：
大面积标签
快速安装：
直接通过螺钉和 H 型导轨
进行安装
可以通过 CPX 诊断接口连接手
持装置（诊断不仅可以针对通
道，也可针对单个阀）
气动接口，用于 CPX
简单的电气连接方式
—通过 CPX 实现现场总线连接
—多针接口，带预制电缆或端
子条（Cage Clamp®）
—通过 CPX 实现控制块
—AS-i 接口
—独立插座 模块：
进气板不仅为建立多个压力分区提
供了方便，还为系统增加了额外的
进气口和排气口
• 2x 两位两通阀，单电控，
气复位，常闭
• 2x 两位三通阀，单电控
—常开
—常开，可逆向操作
—常闭
—常闭，可逆向操作
• 2x 两位三通阀，单电控
— 1x 常开，1x 常闭
— 1x常开，1x常闭，可逆向操
作
• 两位五通阀
—单电控，气复位/机械复位
—双电控
—双电控，带主控信号
• 两位五通电控阀，用于特殊
功能，单电控
—机械复位
—通过带 PNP 或 NPN 输出的电
感式传感器进行切换位置感
测
—防止意外启动，符合
EN 1037 标准
—可逆向操作
• 三位五通阀
—中压式
—中封式
—中泄式
• 三位五通阀，用于特殊功能
—带记忆功能的切换位置 14
（在紧急停机/断电情况下，
保持切换位置 14）
切换位置 12 无机械复位
—仅用于阀岛（插入式）
—中泄式或中位 1→2， 4→5
—切换位置 14，带记忆功能
—气复位
• 软启动阀，用于缓慢、安全
地增加压力
—高度安全性
—传感器反馈切换位置
• 阀可以方便快速的更换，因此
维护可靠性高
• 手控装置采用按钮式、按钮式
/锁定式或封盖式
• 采用经反复考验的滑阀结构，
使系统持久耐用
• 大面积、持久耐用的标签系统
• 的持续通电率
• 所有的部件都已经过装配和测
试，可直接进行安装
• 大大降低了在选型、订货、安
装和调试方面的成本
• 墙面安装或 H 型导轨安装，
安全可靠
44/45 型 VTSA/VTSA-F 阀岛，NPT
主要特性
减少停机时间：
LED 现场诊断功能
操作可靠：
手控装置，按钮式/锁定式或
封盖式
阀宽为 18 mm，26 mm，
42 mm 和 52 mm 的阀可以被
组装在同一阀岛上，无需任
何连接件
安全：
阀，输出和逻辑信号电压可以
被单独切断
灵活：
—32 个阀位/32 个电磁线圈
—一个阀系列中包含多种流量规格
多功能：
大规格气口，流量经过优化的通
道，坚固的金属螺纹或预装配好的
QS 快插接头
多种阀功能
实用：
大面积标签
快速安装：
直接通过螺钉和 H 型导轨
进行安装
可以通过 CPX 诊断接口连接手
持装置（诊断不仅可以针对通
道，也可针对单个阀）
气动接口，用于 CPX
简单的电气连接方式
—通过 CPX 实现现场总线连接
—多针接口，带预制电缆或端
子条（Cage Clamp®）
—通过 CPX 实现控制块
—AS-i 接口
—独立插座 模块：
进气板不仅为建立多个压力分区提
供了方便，还为系统增加了额外的
进气口和排气口
• 2x 两位两通阀，单电控，
气复位，常闭
• 2x 两位三通阀，单电控
—常开
—常开，可逆向操作
—常闭
—常闭，可逆向操作
• 2x 两位三通阀，单电控
— 1x 常开，1x 常闭
— 1x常开，1x常闭，可逆向操
作
• 两位五通阀
—单电控，气复位/机械复位
—双电控
—双电控，带主控信号
• 两位五通电控阀，用于特殊
功能，单电控
—机械复位
—通过带 PNP 或 NPN 输出的电
感式传感器进行切换位置感
测
—防止意外启动，符合
EN 1037 标准
—可逆向操作
• 三位五通阀
—中压式
—中封式
—中泄式
• 三位五通阀，用于特殊功能
—带记忆功能的切换位置 14
（在紧急停机/断电情况下，
保持切换位置 14）
切换位置 12 无机械复位
—仅用于阀岛（插入式）
—中泄式或中位 1→2， 4→5
—切换位置 14，带记忆功能
—气复位
• 软启动阀，用于缓慢、安全
地增加压力
—高度安全性
—传感器反馈切换位置
