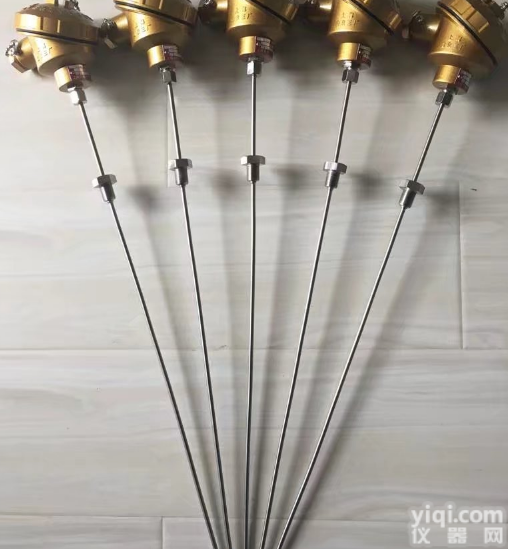

WRNK2-101/WRNK-101 上海自动化仪表WRNK2-101/WRNK-101铠装式热电偶
- 型号：WRNK2-101/WRNK-101
- 供应商：上海自动化仪表股份有限公司
- 供应商报价：面议
- 标签：上海自动化仪表WRNK2-101/WRNK-101铠装式热电偶,-1,上海自动化仪表股份有限公司
产品库
主要技术参数
电气出口： M27X2 ， NPT3/4
热热响时间： ≤ 8S
偶丝直径： Φ 3
防护等级： IP65
型号及规格
| 型 号 | 分 度 号 | 测温范围℃ | 测 温 点 数 | 保护管材料 |
| WRN-230D | K | 0-1000 | 2-12 | GH3030 |
| 0-800 | 1Ci18Ni9Ni | |||
| WRE-230D | E | 0-600 | 1Ci18Ni9Ni | |
| WRN-430D | K | 0-1000 | GH3030 | |
| 0-800 | 1Ci18Ni9Ni | |||
| WRE-430D | E | 0-600 | Ci18Ni9Ni |
1) 热电偶 I 级按协议订货;
2) 保护管其余材质根据协议订货;
3) 外保护管用户应自备
4、安装固定形式
固定螺纹
| 测温点数 | M | D | H | h | SW | d |
| 2—6 | M27x2 | ￠40 | 28 | 5 | 32 | ￠20 |
| 7—12 | M33x2 | ￠48 | 33 | 5 | 36 | ￠34 |
固定法兰
| 测温点数 | D | D1 | D2 | H | do | d |
| 2—6 | ￠105 | ￠75 | — | 5 | 32 | ￠20 |
| 7—12 | ￠115 | ￠85 | — | 5 | 36 | ￠34 |
5、选型须知
1) 型号
2) 分度号
3) 精度等级
4) 热电偶点数
5) 安装固定形式
6) 保护管材质
7) 长度或插入深度
例：多点热电偶， K 型， 3 点。 L 级，固定螺纹 M27X2,L 1 = 1200,L 2 =1500,L 3 =2000, WRN-220D3I 级 L 1 =1200,L 2 =1500,L 3 =2000, 螺纹 M27x2
