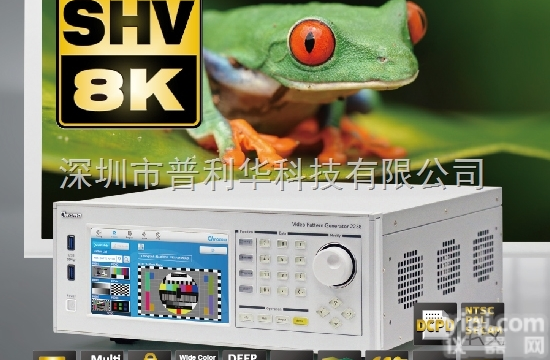

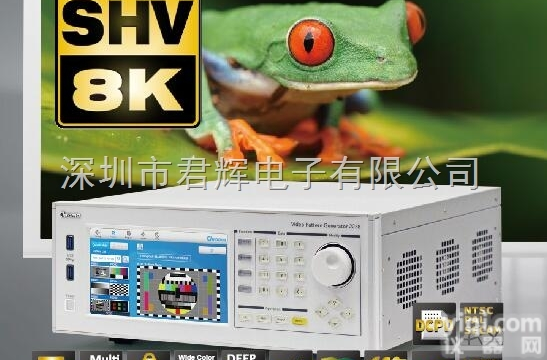

Chroma 2238 DP1.4视频信号图形产生器 Chroma 2238

DP1.4视频信号图形产生器 Chroma 2238

主要特色：

• 模组化介面设计，Z高可搭载4片信号模组，同时输出4种不同解析度与测试图形
• 独立绘图核心设计，8K超高清图像切换时间Z快可小于200毫秒
• 7吋电容式触控萤幕，人性化图形UI介面
• 支援 BMP 格式图形档案输出
• USB 3.0 资料存取及控制介面
• 支援Gigabit Ethernet高速网路通讯控制介面
• HDMI 2.0a 信号模组 (选配)
  - 支援8K x 4K 60/50Hz 输出 (4Port)
  - 支援4K x 2K 60/50Hz 输出 (1Port)
  - 点频率支援至600MHz (6Gbps TMDS rate)
  - 支援RGB 4:4:4/YCbCr 4:4:4 or 4:2:2 or 4:2:0
  - HDCP 2.2/1.4 自动切换功能
  - 支援广色域色彩空间(Wide Color Gamut)
  - HDR高动态范围影像 (High Dynamic Range) 测试功能 HDR Infoframe & Metadata/EOTF/ Wide Color Gamut)
  - SCDC 状态与控制数据通道 (Status & Control Data Channel) 资讯读取功能
• DisplayPort 1.3 信号模组 (选配)
  - 支援8K x 4K 60 Hz 输出 (2 Port)
  - 支援8K x 4K 30 Hz 输出 (1 Port)
  - 频宽速度Z高可达32.4 Gbps (HBR3)
  - HDCP 2.2/1.3 自动切换功能
  - DPCD (Display Port Configuration Data) 读取功能
  - MST (Multi-Stream Transport) 测试功能

DP1.4视频信号图形产生器 Chroma 2238

提供8K超高清解析度测试支援(7680x4320/8192x4320)，系统采模组化设计， 单一模组即可完整支援8K@30/60Hz 解析度规格(HDMI Display Port 介面)。Z高可同时搭载四片模组，使用者可依据检测应用，选择Z合适的组合方案。支援HDMI 2.0a 與 DisplayPort 1.3规范定义之各項檢测应用功能。

• 独立绘图核心模组设计
• Z多可于四个模组同时输出不同时序(Timing) 与测试图形 (Pattern)

• 具备Gigabit Ethernet 高速网路通讯介面，　 工业自动化4.0实现可能
• 可透过内部网路进行各项功能设定与数据上传/下载
• 独立IP与序号设计，方便产能与效率管控
• USB 3.0 超高速资料传输介面，频宽达5Gbps

• 图形于触控萤幕即时显示，所见即所得
• 测试图形ICON化编辑介面，使用者可于触控萤幕上直接编辑与制作测试图形
• 7吋触控式萤幕，解析度高达1024 x 600
• 直觉易使用的操作手势，流畅的操作体验

• 容易操作的图形化人机介面
• 简单明了的 Timing/Pattern 参数设定方式
• 即时输出图形编辑／预览功能
• 完整的Program编辑功能，满足使用者多样化的测试需求

• 支援业界显示器检测所需几何图形 (Color Bar、Grayscale、Dot等)、 8K点阵格式图(BMP)与各式检测功能
• EDID 测试功能，可即时读/写/分析待测物相关资讯
• HDR 测试功能，可自由设定欲传送之HDR Metadata
