前言：紧固件力学测试通常就是螺栓、螺母试验。螺栓试验包含螺栓拉伸断裂（或保载）试

验、楔负荷试验；螺母通常是螺母保载试验（拉伸或压缩保载）。目前SANS液压试验机专门做

紧固件测试的已经有：300kN-3000kN 的万能试验机（既可以满足标准试样的拉伸也可以满足紧

固件的拉伸试验），3000kN-5000kN的紧固件专用试验机（只满足螺栓、螺母的拉伸或压缩试验）

1、液压试验机 CHT4000（螺栓保载试验有加载速度要求，尽量不使用）、SHT4000、SHT5000

系列均可配置螺栓拉伸、螺母保载夹具，只是不同量程试验机满足的螺栓螺母规格范围和试样长

度不同而已。但是优先推荐在电液伺服的试验机上配置螺栓拉伸、螺母保载夹具。

螺栓拉伸试验标准：3098.1-2000； 螺母保载试验标准：3098.2-2000

注意，目前标准中，Z大规格螺栓为 M39，M39 以上规格参照执行，而螺母压缩保载尚无相应标准。

2、除必须注意不同量程试验机满足Z大直径螺栓规格不同外，还必须注意同一量程试验机满足不

同等级的螺栓Z大直径规格不同（细牙螺纹的强度会略高于粗牙螺纹），具体如下（美制统一螺纹、

英制惠氏螺纹，根据附件：部分米制普通螺纹、统一螺纹（美制）、惠氏螺纹（英制）对照表折算）：

300kNZ大满足：（标准有备货夹具，可满足螺纹Z大规格M20）

公制粗压螺纹12.9级M18，Ｍ18及以下均可拉断；

公制粗压螺纹10.9级M20，Ｍ20及以下均可拉断；

600kNZ大满足：（标准有备货夹具，可满足螺纹Z大规格12.9级M24）

公制粗压螺纹12.9级M24，Ｍ24及以下均可拉断；

公制粗压螺纹10.9级M27，Ｍ27及以下均可拉断；

1000kNZ大满足：（标准有备货夹具，可满足螺纹Z大规格12.9级M30）

公制粗压螺纹12.9级M33，Ｍ33及以下均可拉断；

公制粗压螺纹10.9级M36，Ｍ36及以下均可拉断；

2000kNZ大满足：（标准有备货夹具，可满足螺纹Z大规格为M48）

公制粗压螺纹12.9级M48，Ｍ48及以下均可拉断；

公制粗压螺纹10.9级M52，Ｍ52及以下均可拉断；

3000kNZ大满足：公制粗压螺纹12.9级M60，Ｍ60及以下均可拉断；

公制粗压螺纹10.9级M64，Ｍ64及以下均可拉断；

4000kNZ大满足：公制粗压螺纹12.9级M76，Ｍ76及以下均可拉断；

公制粗压螺纹10.9级M80，Ｍ80及以下均可拉断；

3、无论螺栓试验、还是螺母试验，都是将不同工装（如垫板、螺纹连接头等）放置在同一个上下

拉伸头内，来满足不同规格的螺栓的拉伸或者螺母的保载。

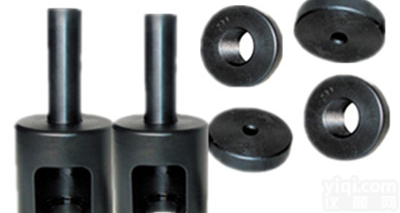

4、上下拉伸头描述如下：上下拉伸头分别装在试验机的上夹具部分和下夹具部分。对于1000KN

（含）以内的试验机（双空间或单空间），上下拉伸头是圆筒状的，直接被夹持在试验机的上下钳

口里；对于2000kN（含）或以上的试验机，采用辅助夹具的装置与试验机的上下夹具固定在一起：
