半硬质套管量规 套管卡规 螺纹量规 电工套管量规

半硬质套管量规 套管卡规 螺纹量规 电工套管量规

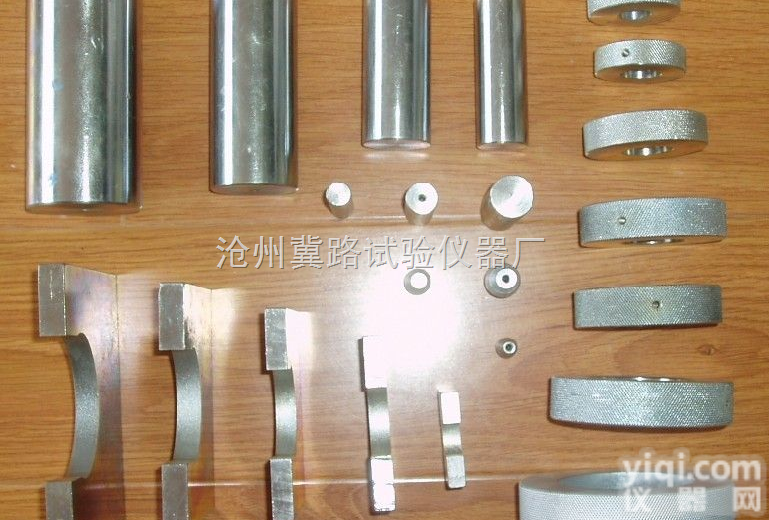

本套量规适用于以塑料绝缘材料制成的，用于建筑物或构筑物内保护并保障电线或电缆布线的园形电工套管。

套管Z大外径量规包括七件，

制造公差：+0.04mm

尺寸分别为：

半硬质套管、波纹套管Z小外径量规包括七件，

制造公差：－0.01mm

尺寸分别为：

量规规格：16、20、25、32、40、50、63。

内孔尺寸：15.7、19.7、24.6、31.6、39.6、49.5、62.4。

量规直径：45、45、60、70、70、85、100

螺纹量规包括七件，

制造公差：±0.005

内孔直径：16.09、20.09、25.09、32.09、40.09、50.09、63.09。

尺寸分别为：

量规规格：M16、M20、M25、M32、M40、M50、M63。

量规直径：45、45、60、70、70、85、100

半硬质套管及波纹套管弯曲后Z小内径量规包括七件，

制造公差：+0.05mm

外形尺寸：8.6、11.3、14.6、19.4、25.0、31.7、41.0

尺寸分别为：

量规规格：16、20、25、32、40、50、63。

量规直径：8.6、11.3、14.6、19.4、25.0、31.7、41.0
