供应回转窑窑尾烟室红外热电偶测温仪

供应回转窑窑尾烟室红外热电偶测温仪

的详细介绍
可以加装红外玻璃测量0-1300摄氏度的室温，也可以直接测量300-1400摄氏度室温，带4-20毫安，我司可以派出专业的技术员上门指导安装，大概在3日左右。


我司红外热电偶特点


1、新型的红外热电偶不仅在使用性能方面有利于生产线的操作，且在经济效益方面也获得了显著地提升（其实际使用寿命不低于5年），同时对人力、物力消耗以及维护人员的健康安全和环境保护都有着深远的影响。



2、我司产品，从其技术角度来看，该公司同类产品与其它厂家产品相比之下具有很大的提升。其产品特点如下：

l  测温段为300~1400℃，与实际的烟室温度要求相符合。

l  其自带的自动清结皮装置可以定期自动清理检测孔的结皮，防止检测孔堵塞影响测温。

三、技术文本

ST8000型红外测温系统适用于各种工业窑炉的物料或火焰测温，针对不同的测温要求可以配置相应的测温探头。
供应回转窑窑尾烟室红外热电偶测温仪
当系统使用于高温、正压、灰尘和检测场内部有喷溅物的环境中时，测温探头需要采用压缩空气进行反吹。系统自带的空气处理装置可以实现对压缩空气的过滤和控制。

1、测温探头

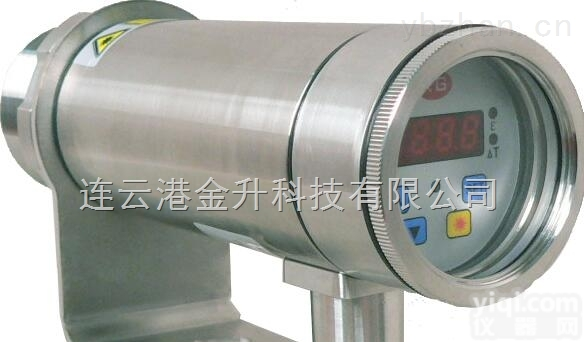

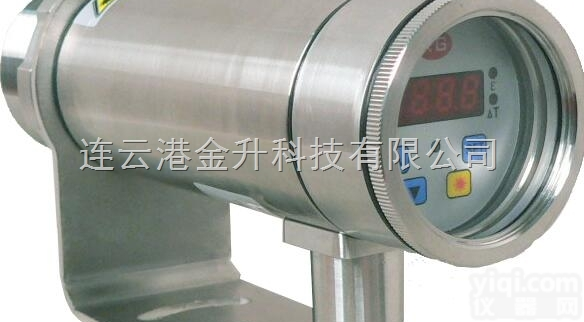

测温探头是系统的主要组成部分，该测温仪具有精度高，测量速度快的优点，可广泛用于水泥回转窑窑头或窑尾等恶劣场合的温度检测。根据不同的检测要求，可以选择不同的测量量程范围和不同波段的测温仪，以实现对不同物料或气体的检测。

测温范围：300℃～1400℃

测温精度：±0.3%±2℃

重复精度：±0.1%±1℃

光谱响应：2.6μm，单波段

物距比：400:1

环境温度：-20℃～60℃

信号输出：4～20mA，500Ω

电    源：24VDC

2、防护罩

防护罩采用一体化设计，连接电缆内置于气管，避免了连接电缆被现场高温侵害。

直径：Φ100

气管：Φ10

材料：不锈钢

3、自动清结皮装置（产品）

自动清结皮装置是采用气动伸缩原理制成的炉内壁结皮清理装置。当窑炉内壁结皮阻挡红外测温仪红外能量传输的通道时，在压缩空气的作用下推动耐高温清结皮推杆清理窑炉内壁的结皮，确保红外能量传输的通道通畅不至于影响测温的准确性。

4、预埋件

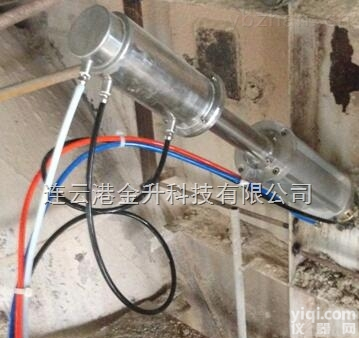

ST8000型红外测温系统主要是应用于特殊工业场合的温度监测，为了便于现场安装和设备的保护，系统配套安装预埋件。设备安装时，预先将预埋件安装在检测孔中，并有专用的法兰与测温探头连接。预埋件采用耐高温不锈钢制成，可直接密封焊接于炉壁。

安装孔径：Φ80

测温孔径：50mm

埋入深度：500mm

环境温度：1200℃（无冷却），1800℃（有冷却）

冷却介质：压缩空气

进 气 口：Φ6，球形接口

进气压力：0.05～0.6MPa

空气流量：Z小3m³/h

5、就地控制箱

就地控制箱是向测温探头提供工作电源、控制清结皮周期和就地显示测量值的装置，它接收来自红外测温仪的测温信号，将信号转换为4～20mA模拟量输出。

供电电源：220VAC/50Hz

功    耗：50W

清结皮周期：1s~999h

信号输出：4~20mA，500Ω

供气指标：0.4 MPa～1MPa，温度≤40℃，流量≥3m3/h，无油无水

防护等级：IP65

外形尺寸：140（宽）×310（高）×110（深）

环境温度：－10℃～55℃

环境湿度：0%～90％

6、耐高温软管

耐高温软管具有耐高温、耐高压和耐腐蚀的特点，为了便于测温探头的移动，接入测温探头的电缆和压缩空气采用耐高温软管为连接介质。

通    径：Φ10

长    度：15m

接    口：活接口

7、电缆及接头

DR-IR型红外测温系统内部连接采用电缆连接，就地测温探头部分连接电缆采用耐高温电缆，其它电缆为便于系统的连接和正常的设备维护，电缆的连接采用端子形式连接。

额定温度：-65℃～+250℃（Z高使用环境温度：250℃，Z低使用环境温度: -65℃）

额定电压：600V

执行标准：GJB773A-2000

导    体：多股镀锡铜丝

绝 缘 体：聚四氟乙烯（PTFE）

性    能：耐腐蚀，抗强酸，抗强碱，抗氧化；耐高电压、不燃、不老化

试验电压：7000V不击穿
