混凝土抗渗仪混凝土、在建筑中被广泛使用的人工石材，对于某些建筑，如水工建筑、水下、水中、地下和其他建筑工程，要求建筑物具有特殊的性能-抗渗性能 所谓抗渗性能是指构筑物所使用的材料能抵抗水和或其他液体（轻油、重油）介质在压力作用下渗透的性能。HS-4型抗渗仪主要使用于混凝土抗渗性能的试验和抗渗标号的测定。同时也可利用它做建筑材料透气性的测定和质量检查，因此得到了有关生产、施工、设计、教研等部门的广泛使用。

1．准备阶段
在接通电源前，用钥匙拔动电接点压力表中的两根极限电压，将起调拨到所需要的压力值上。
接通本机构的三相电源，电源指示灯亮，此时面板上的纽子开关置断开位置，电接点压力表下限触点与动接点闭合，继电器线圈的电并自锁，水压为“零“ 2.混凝土抗渗仪.控制阶段
当“准备阶段”结束后，拨动开关，使其置于升压位置的电启动，带动水泵工作，水压开始上升，升压指示灯亮，这时电接点压力表指针随水压上升而顺时针转动，指示出实际压力值，下限接点由于弹簧作用，此时还是

保持闭合状态。
当水压继续升高，指针转到下限压力值时，随指针一起转动的下限触点被下限压杆挡住，而与动触点分开，但由于线圈自锁触点的作用，乃处于停电状态，所以水泵继续工作，水压继续上升。
电接点压力表指针由于水压上升继续转动。当转到上限值时指针的动触点上限压杆的上限触点闭合，使继电器线圈得电，起动断开线圈上限电路，随之接触点线圈失电，电机亦失电，水泵继续工作，水压继续上升。电接点电压力表指针由于水压上升继续转。当转到上限值时指针的动触点上限压杆的上限触点闭合，使继电器线圈得电，其动断触点断开线路电路，随之接触点线圈失电，电机亦失电，水泵停止工作机器处于稳定状态。稳压指示灯亮。 在水泵工作后，由于试件渗透等原因,致使水压下降。指针逆时针转动，离开上限位置直至回到下限压力值，动触点又与下触点闭合，接通线圈电路，其动合触点又接同接触器线圈电路，使水泵又一次得以工作。水压随之上升，结束了稳压状态，重新呈现升压状态。
这样就完成了水压在电接点压力表的上下限定值范围内交替改变状态，(升压或稳压“的自动控制。

混凝土抗渗仪——公路仪器——建筑设备

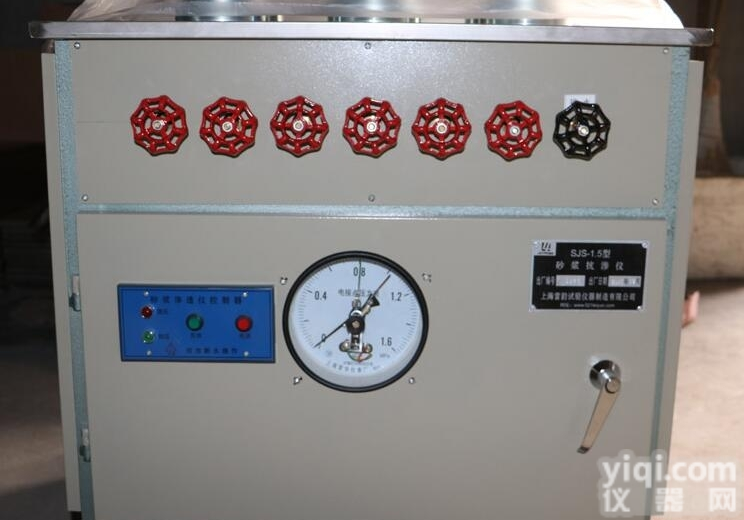

HP-4.0数显混凝土渗透仪仪有机架试模，水泵压力容器，控制阀，压力表和电气控制等装置部分组成，各部分的结构和作用分述如下：

(一)混凝土抗渗仪机架试模
机架采用优质型钢焊接而成，台面选用优质冷轧薄钢板制成，平整，光滑，试模座固定在工作台面上，座的边缘有沉割槽，槽内钻孔洞，试模内渗出的水既由此孔流回盛水箱， 6-12从而保持台面干燥。整洁，经久耐用。试模6-12M螺栓，采用专用六角筒板手固紧在试模座上，中间用“0”型橡圈密封。

(二)混凝土抗渗仪水泵部分
水泵是以90W电动机为动力源泉，由皮带轮和齿轮进行两极变速，偏心轮旋转带连杆和导柱，从而驱使水泵柱塞作往复运动进行工作，由于水泵的流量很小，因此可视为给试体的水压为静态。

(三)混凝土抗渗仪分离器部分：
分离器是将阀门和一个回水阀集中安装在仪器前面，主要是控制六个度体的水路的流通或截止，并以回水阀作用于减压装置。

(四)混凝土抗渗仪蓄水罐部分：
蓄水罐是储水的容器，还可起压力水减级冲击作用。试验前用附件漏斗，通过流水嘴将水注入储水罐中，试验完毕后，将罐内水通过放水嘴放尽。

1．旋下压力容器上的注水Z的螺栓，同时打开7只阀门，将洁净的清水注入压力容器内，观察0号控制阀放水管出水流畅。然后关闭0号控制阀，直至注满益出为止，再将螺栓装上拧紧。 2．向注水箱注满清水。
