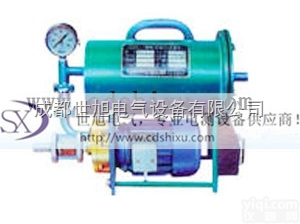

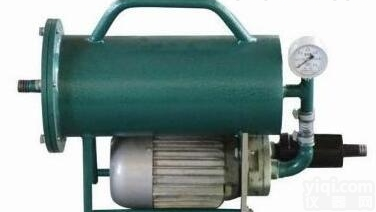

便携式滤油机，手提式滤油机

便携式滤油机，手提式滤油机

特点：

1、便携式滤油机包括一个由电机驱动的专用齿轮泵，具有运转平稳等特点。

2、高压管路没有溢流保护装置，可有效保护液压系统的安全。

3、采用热继电器保护，防止电机过载所造成的电机损坏。

4、吸油口粗过滤器保护油泵，并延长主过滤器的使用寿命。

5、精过滤器可根据用户的不同需要，选择不同的精度，达到所需要的要求。

6、滤油器壳体采用快开结构，不需要任何工具，便能迅速快捷地打开上盖，更换滤芯。

7、面板上装有压力表，在工作时，连续指示出系统的运行状况和滤芯的污染程度。

微型滤油机（便携式滤油机）技术参数 　

型 号   DZL-20 DZL-30 GZJ-60 GZJ-100 GZJ-130 -160 GZJ-200

过滤能力（Qg）L/min ≥20 ≥30 ≥60 ≥100 ≥130 ≥160 ≥200

过滤压力范围　Mpa 0-0.49

过滤面积m2 0.29 0.32 0.85 1.41 1.91 2.35 3.3

工作噪音db(A) ≤55 ≤55 ≤65 ≤70 ≤75 ≤80 ≤82

电机功率kw 0.18 0.25 1.1 1.5 1.5 3 4

滤板数量 （块） 13 15 12 19 23 28 39

滤框数量 （块） 13 20 24 29 40

滤纸规格 （mm）φ135 φ135 230*230 230*230 230*230 230*230 230*230

进出口管径 （mm）φ19 φ19 φ38 φ38 φ38 φ45 φ45

外形尺寸（mm）长*宽*高350*180*300 350*180*400 750*400*700 850*400*700 950*400*700 1250*450*700 1350*500*850

重 量kg 15 22

结构

微型滤油机（便携式滤油机）结构特征

GZJ型过滤机由过滤床、油泵、初滤器、自动回油装置等部分组成。

过滤床是由过滤板和滤框、滤纸、压紧板、止推板通过手动螺旋压紧后组成过滤系统。在油泵的工作压力作用下油液由滤板ZX组成的孔道进入，然后通过过滤框上的小方孔分散到各个滤板的左右两边滤油纸上，在一定的压力作用下，油液通过过滤纸过滤。

滤纸就是过滤介绍，油液赃物通过滤纸时，把油中的水份和杂质留与滤纸承受油压的一面，杂质属于吸附，通过滤纸、洁净油液经过每个滤板上

的小孔由滤板组成的孔道出油，油液在过滤时，对每个滤板而言都是并联过滤。脏油从A孔道进入，经过滤框的小方孔出来，分别通过左右滤纸过滤，洁净油液积于板糟内会聚流入B孔道排出，当滤油纸表面赃物逐渐增多，滤纸中的水份也同时增多，这时的工作压力会逐渐ZG，一般早0.39Mpa以下较合适，超过0.39Mpa以上，应当更换滤纸。

使用空气开关是用来防止出油管堵塞，油液压力过高造成设备事故。

油泵前装有保护油泵的初滤器，初滤器设有铜布网，经过铜布网可以过滤出油液中较大的颗粒，要经常注意铜布网上的杂质。

该机设有自动回油装置，在工作中往往由滤油纸中渗出油末流入油箱中，通过浮筒作用，将存在术规格油箱中的油吸入油泵重新过滤。
