JEF301智能数字压力表 电池数显压力表 数显压力变送器

　　智能电池数显压力表 数显压力变送器具有双向通信功能。微处理器不但可以接收和处理传感器数据，还可将信息反馈至传感器，从而对测量过程进行调节和控制。可进行信息存储和记忆，能存储传感器的特征数据、组态信息和补偿特性等。压力变送器具有数字量接口输出功能，可将输出的数字信号方便地和计算机或现场总线等连接。

　　使用Z普遍的是智能电池数显压力表 数显压力变送器，不但精度高、可调范围大，而且调整非常方便、稳定性好，选型时应多考虑。按照设计规范，在工程设计选型中，究竟采用气动变送器还是电动变送器，因其各有特长，应该根据装置的具体条件进行综合考虑和分析。

　　一、产品简介

　　JEF301系列智能为全电子结构，采用电池供电，现场安装简易。前端采用高精度压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理，由LCD显示器显示出实际的压力值。

　　该智能数字压力表使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示.

　　二、技术性能

　　量 程 范 围-100…0～35…100(KPa)

　　0～1、5、20…100(MPa)

　　过 载 压 力200%F.S

　　压力类型表压

　　测 量 介 质与 316L不锈钢兼容的气体、液体

　　电池电 压9V

　　精 确 度±0.25%F.S ±0.5%F.S

　　显示方式LCD数码管

　　显示范围-1999~9999

　　长 期 稳 定 性≤±0.1%F.S/年

　　介 质 温 度－ 20～+85℃

　　响 应 时 间≤1ms

　　压 力 接 口M20×1.5或用户自定

　　温飘±0.02%F.S/℃

　　防 护 等 级IP65

　　三、产品特点

　　◆大屏幕LCD显示，分辨率高,无视值误差.

　　◆峰值保持功能，记录测量过程中的Z大压力值

　　◆压力百分比动态显示，(进度条显示)

　　◆五种工程单位选择：psi、bar、kpa、kg/c㎡ Mpa

　　◆选择1~15min自动关机功能。

　　◆微功耗，在节电模式工作2年以上，连续工作2000小时。

　　◆参数修正功能,现场能对仪表零点,误差值进行修正.

　　◆量程上下限定

　　◆采样速率：4次/秒

　　◆适用与不锈钢兼容的各种气体液体的压力测量

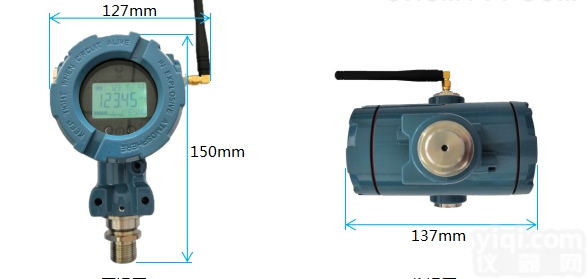

　　四、外形结构(单位：mm)

　　安装

　　JEF301可以通过压力管接头(M20*1.5)(其他尺寸接头可在订货时说明)，直接装在液压管路上。在关键应用场合(如剧烈震动或冲击)，压力管接头可以通过微型软管进行机械解耦

　　注:量程小于100KPa时必须垂直安装.

　　六、 操作说明：

　　◆开、关机：短按“ON/OFF"键

　　◆单位切换：长按“ON/OFF"键

　　◆峰值清零：短按“ZERO"键

　　◆显示清零：长按“ZERO"键

　　(注：此功能只有在无压力状态下使用)

　　◆自动关机时间设定：同时按下“ZERO" “ON/OFF"，付屏幕显示“LOCK"时，输入1000(短按“ZERO"修改当前闪烁数值，长按移位)，按压“ON/OFF"键确认，付屏幕显示offt，将当前数值修改为需要的自动关机时间后，按“ON/OFF"键确认退出即可。

　　00—连续工作。01~15为自动关机时间。

　　七、 使用须知:

　　1. 仪表储藏与使用适宜在环境温度为-20℃~70℃,现对湿度小于80%的场合.

　　2. 仪表接头在连接管路时应尽量同心平服.

　　3. 更换电池时请使用9V碱性电池(6LR61)。

　　的重量非常的轻，易于安装和调试，并且体积也比较小，容易使用，操作简单。压力变送器可用于多种领域的环境下，比如水，油，不锈钢或者一些带有腐蚀性液体的介质中，我们都可以使用压力变送器，并且当我们的被测介质出现沉淀物或者是起泡都不会受到任何的影响，能够准确无误的测出压力值，压力变送器的准确度非常的高，线性度也非常的好，温度稳定性高，适合比较精良的设备仪器，有些比较好的压力变送器采用的都是进口的传感器，会达到更佳的效果。

　　智能具有反向极性和限流保护；激光调阻温度补偿，范围宽，抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定；独特显示表头设计，可以选配模拟、数字显示表头；零点和满量程可通过手操器调节，量程迁移范围宽。
