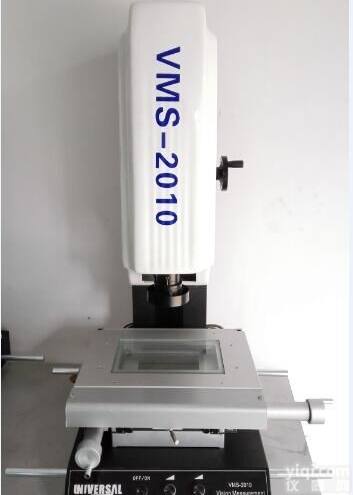

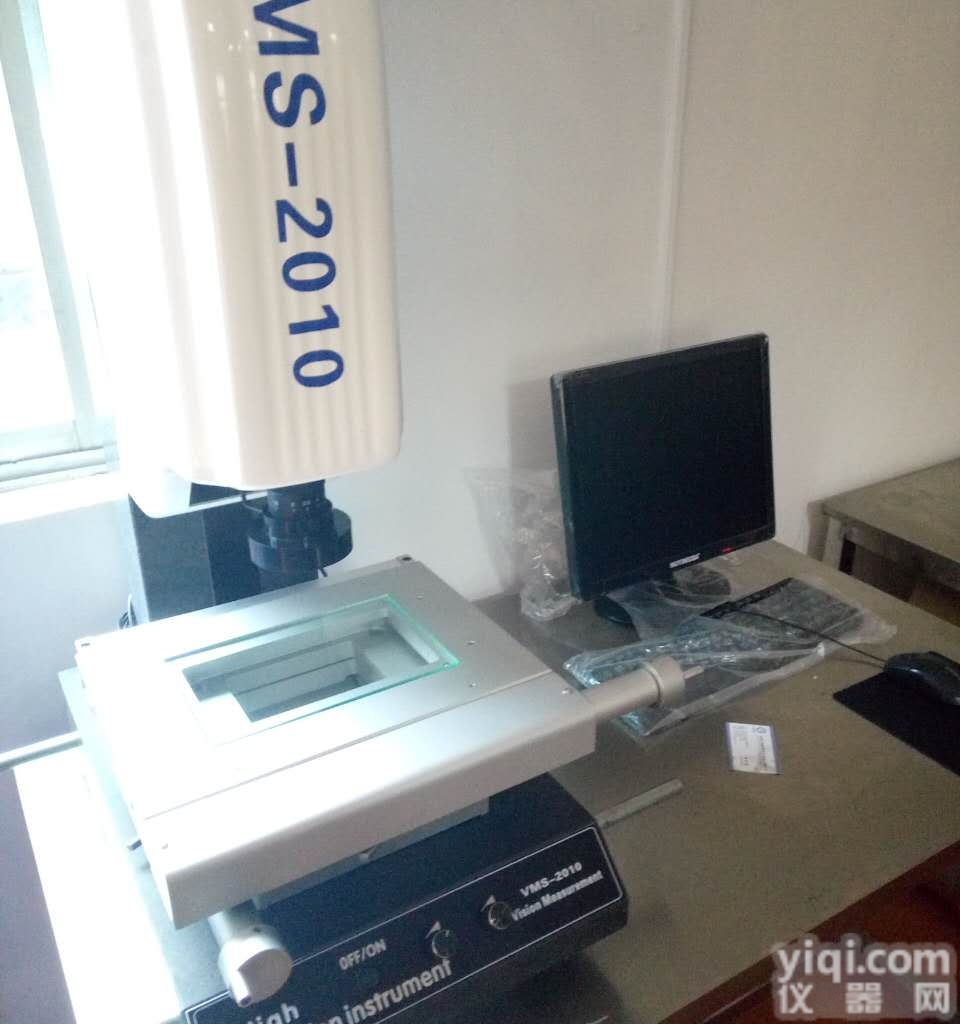

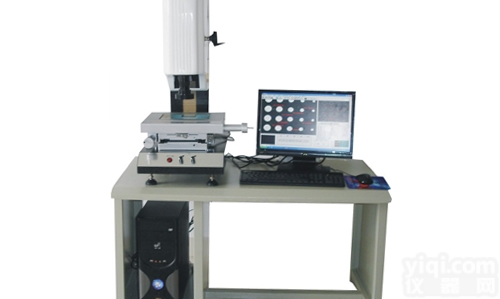

VMS2010 手动VMS2010影像测量仪 二次元图影仪
- 型号：VMS2010
- 产地：东莞
- 供应商：东莞市威曼仪器设备有限公司
- 供应商报价：面议
- 标签：手动VMS2010影像测量仪 二次元图影仪,1,东莞市威曼仪器设备有限公司
产品库
仪器用途:影像测量仪适用于以二座标为目的的一切应用领域,机械、电子、仪表、塑胶，各种精密加工件等行业广泛使用。
仪器特点：
变焦物镜与十字线发生器作为测量瞄准系统；
影像测量仪具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；
高分辨率9段定倍物镜，改变倍率不需重新选取比例尺
影像测量仪备用R232界面，与电脑连接后，采用专门测量软件可对测绘图形进行处理及输出
更详细资料请
| 测 量 范 围 (mm) | X | 200 | 300 | 400 |
| Y | 100 | 200 | 300 | |
| Z | 150 | 150 | 150 | |
| 工 作 台 (mm) | 硬铝合金台面 | 360*260 | 460*360 | 560*460 |
| 玻璃台面 | 260*160 | 360*260 | 460*360 | |
| 承重 | 30kg | 30kg | 35kg | |
| 影 像 及 测 量 系 统 | CCD | 美国TEO高分辨率彩色摄像机600TV线 | ||
| 变焦物镜 | 变倍镜头0.7-4.5X(选配同轴光) | |||
| 放大倍率 | 30-235X | |||
| 工作距离 | 82mm | |||
| 显示分辨率 | 0.0001mm | |||
| 线性精度(μ m) | XY轴≦(3+L/200)um, Z轴≦(5+L/200)um | |||
| 外形尺寸(mm) | 900*720*1700 | 900*720*1700 | 950*750*1700 | |
| 仪器重量(kg) | 160kg | 230kg | 320kg | |
| 照明 | 可程控三环八区LED表面光及轮廓光 | |||
| 电源 | 220V± 10%(AC) 50HZ | |||
