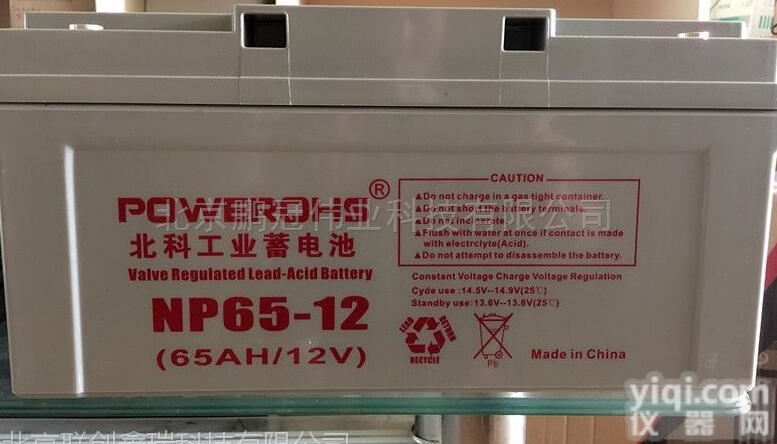

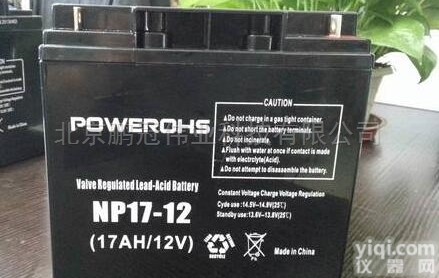

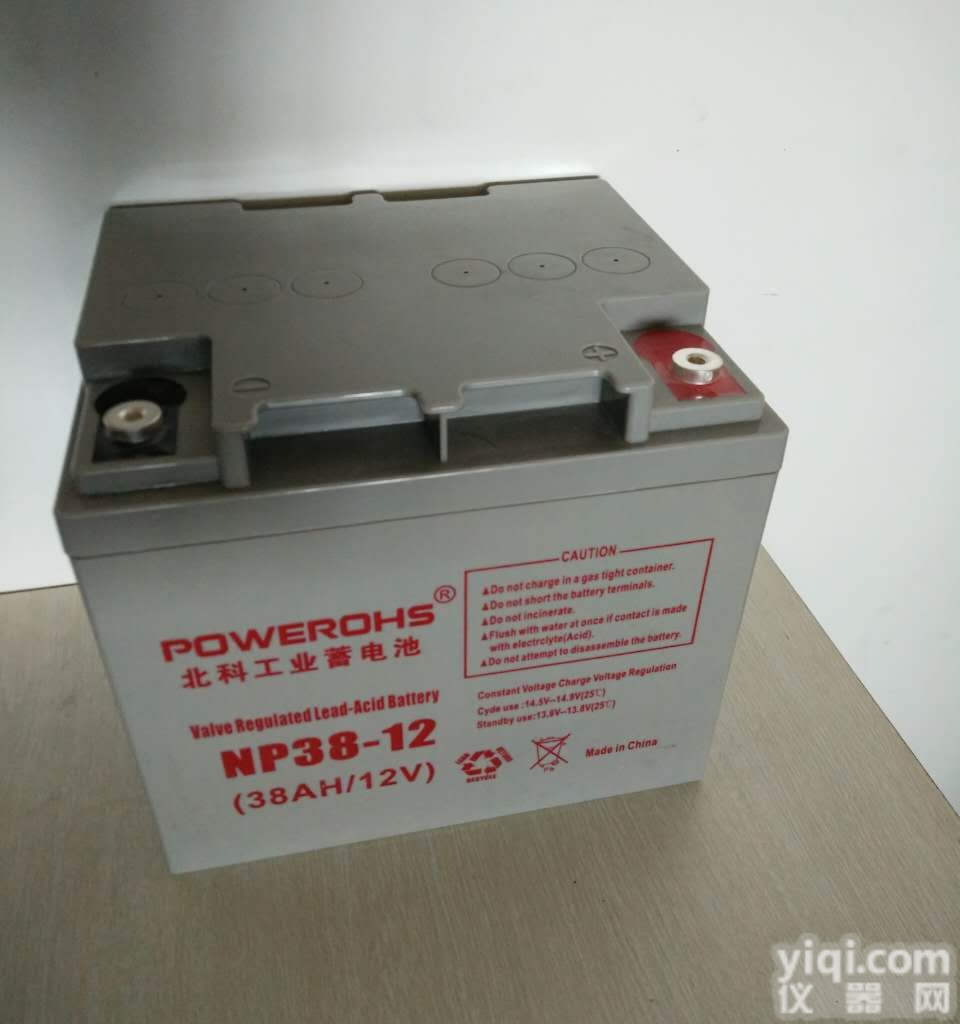

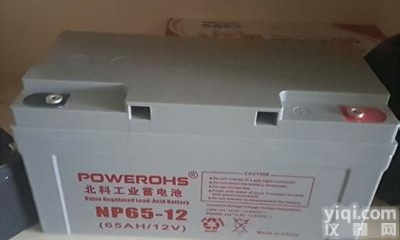

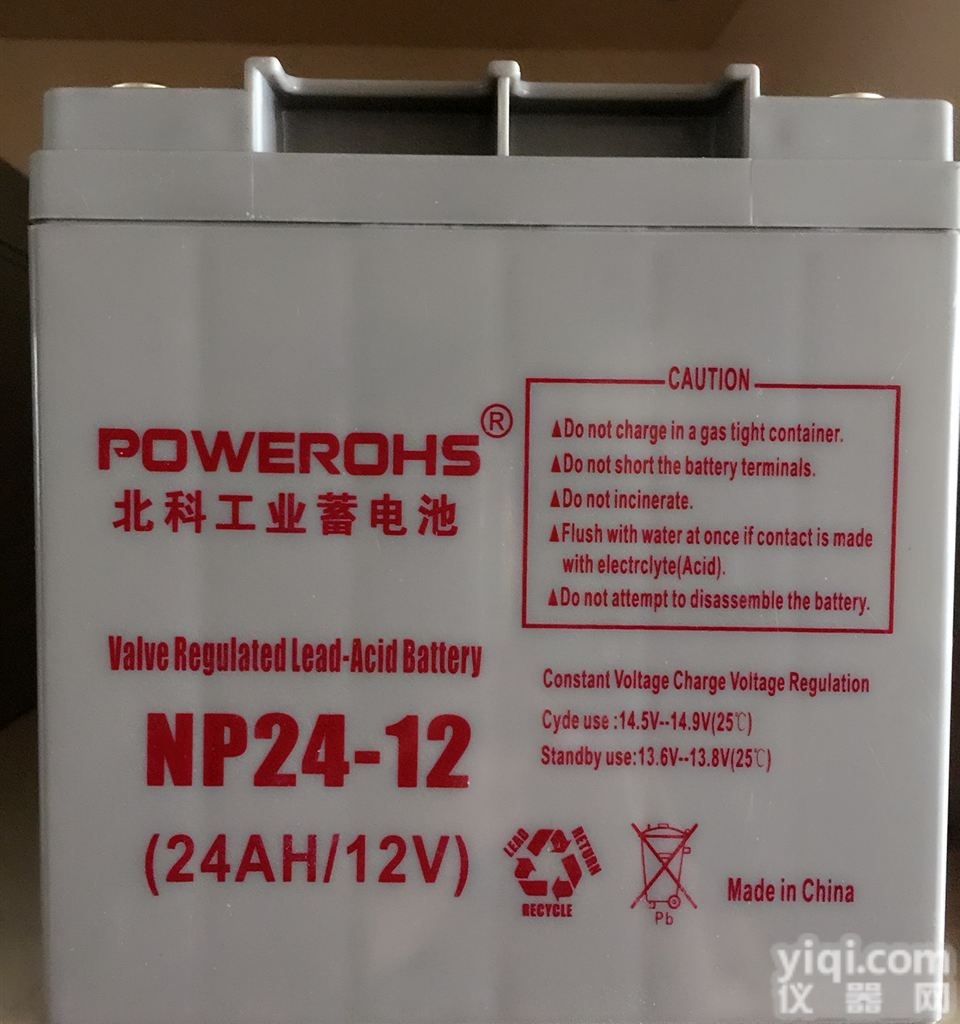

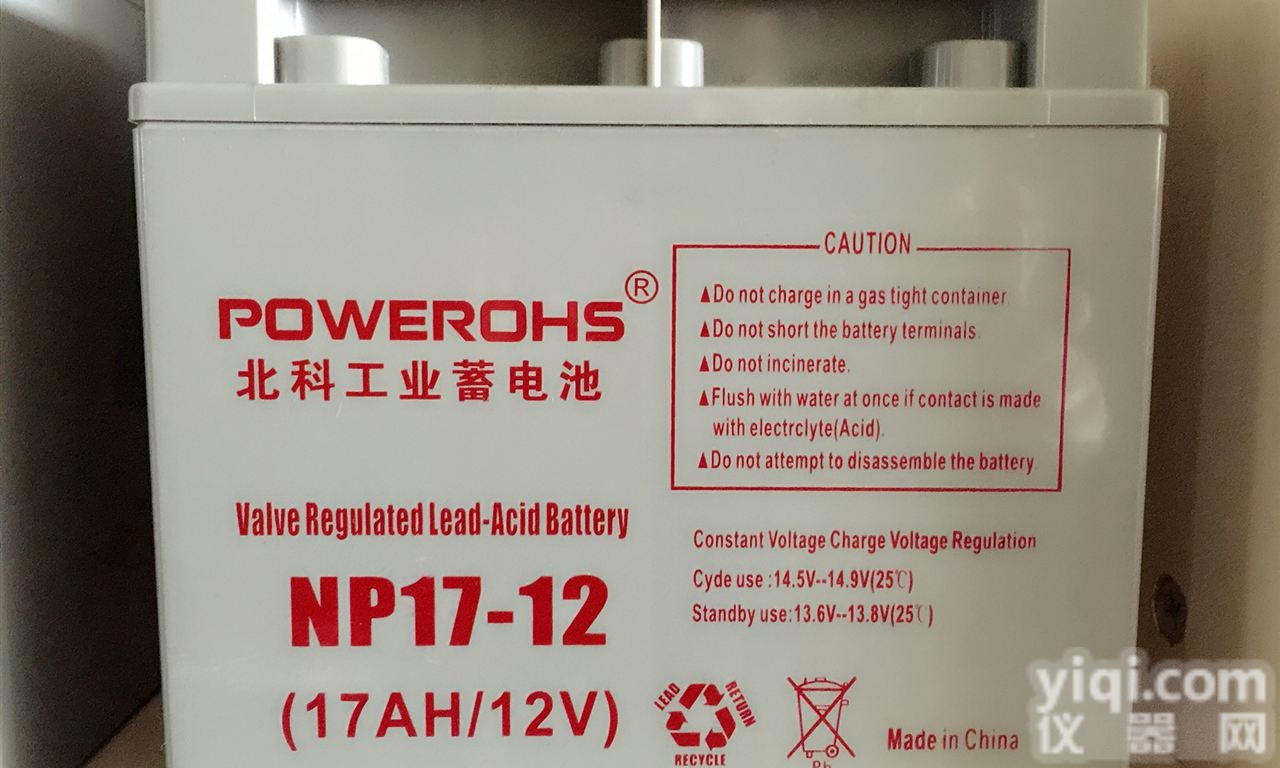

POWEROHS蓄电池 POWEROHS蓄电池
- 型号：POWEROHS蓄电池
- 供应商：北京盛世君诚科技有限公司
- 供应商报价：面议
- 标签：POWEROHS蓄电池,1,北京盛世君诚科技有限公司
产品库
上海POWEROHS蓄电池、 嘉定POWEROHS蓄电池、 天津、 和平区、 重庆、 万州、 安徽、 合肥、 福建、 福州、 甘肃、 兰州、 广西、 南宁、 贵州、 贵阳、 海南、 河北、 石家庄、 唐山、 秦皇岛、 河南、 郑州、 安阳、 黑龙江、 湖北、 武汉、 湖南、 长沙、 吉林、 长春、 江苏、 南京、 江西、 南昌、 辽宁、 鞍山、 内蒙古、 宁夏、 青海、 山东、 济南、 青岛、 山西、 太原、 陕西、 西安、 四川、 成都、 西藏、 新疆、 云南、 浙江、 广东、
| 某日某电力机房发出“嗵”的一声响，值班职员立即进行查看，发现该机房功率为130KVA的UPS电源并机冗余供电系统发生故障，供电系统框图如下所示。两台UPS显示屏无显示、输出指示灯熄灭，设备没有运行声音，所有负载设备已经断电停机。进一步检查后发现UPS 2＃机Kb（31）输进空开、接UPS系统交流屏的Kc（400A）配电空开、交流屏上一级的低压配电室Kd（400A）空开及UPS 2＃机蓄电池组CB2直流保护空开全部跳闸。
此次故障从设备损坏的表象来看，整流输出直流母排间隔非常小，所带的都是直流高压电，因此，机内积尘引发此处短路、打火，造成主要功率部件烧坏、系统宕机。但是从UPS技术理论上讲，UPS不应该因自身局部故障导致系统供电停止，尤其是并机冗余系统，是目前Z科学、Z安全、Z可靠的供电方案。那么，是什么原因导致系统输出断电呢？ 不丢脸出，UPS 2＃机Kb（31）输进空开、接UPS系统的交流屏的Kc（400A）配电空开、接交流屏的配电室的Kd（400A）空开共三级相继跳闸，尤其是接交流屏的配电室400A开关跳闸是导致并机冗余系统输出断电的直接原因。下面，根据UPS 1＃机当时的事件记录作进一步分析。 a．18：08：22：290 NOTICE：OUTPUT AC UNDER VOLTAGE （出现输出交流欠压题目）其原因是由于所并联的UPS 因逆变器短路造成并联点输出电压下降。 b．18：08：22：356 NOTICE：INPUT AC UNDER VOLTAGE（出现输进交流欠压题目）其原因是由于图1-1 400A开关跳闸引起UPS1、2输进交流电压丢失。
d．18：08：22：374 NOTICE：BYPASS AC UNDER VOLTAGE（旁路电压低）原因是UPS1、2发现旁路电压丢失即输进无市电。 根据UPS的工作原理，可以知道当*条告警情况发生时，由于短路产生严重超载，UPS1＃机后备蓄电池组和逆变电路不可以投进工作，系统将无条件向市电旁路切换，但由于图1-1 400A开关已跳开，旁路掉电，系统无法转到旁路，导致断电。 二、改造方案简介 UPS输进一般分为主路输进和旁路输进（旁路输进具体由分自动旁路和手动旁路），在早期UPS工程中，由于未能充分理解UPS的工作原理与市电输进方式的关系，没有对UPS主输进和自动旁路输进作隔离要求，因而两个输进都是由同一个交流配电屏空开引进，机器内部作连接处理，如图1-1 的供电方式。此接法存在严重的“单点故障”隐患，当设备内部短路，产生严重过载，导致主输进空开跳闸，共用同一空开的自动旁路将同时失效，造成负载断电事故。 技术职员已经及时就此进行了配电整改工作，将UPS内部整流输进与自动旁路输进的跳线拆掉，使UPS由单输进变为双输进，即使UPS的送电线路由一路改为二路，分别通过两只空开向UPS整流和自动旁路送电，见图1-2 所示。从而避免整流输进开关故障跳闸后UPS不能转旁路的题目。 为了规范UPS的配电系统，使其更为公道，同时解决UPS内部短路故障后旁路同时失效题目，从而进步系统的安全性，我们以为应对在网运行的所有大中功率UPS实施输进配电改造，包括单机、双机并机、双机串机。 三、具体改造方案介绍 1、单机UPS系统改造方案 UPS单机系统如图3-1所示，标准配置的UPS只有一路电缆输进，其主路输进和旁路输进是并接在一起的：
UPS并机系统如图3-3所示：两台UPS输进均取自市电电网，因此两台UPS均需要进行改造，每台UPS的改造方式与UPS单机系统相同。 系统改造需系统改造需多加两路3相输进电缆，作为两台UPS主路输进，多加两个输进开关，作为两台UPS的主路输进开关，原两路三相四线输进电缆留作为旁路输进。
串联热备份UPS系统接线如图3-4所示：主机与从机的主路输进均取自市电电网，但主机旁路输进取自从机的输出。因此主机不需要改造，从机的改造方式与UPS单机系统相同。
四、 配电改造的实施情况和效果 在大家的共同努力下，所有大中功率UPS配电均按预定方案实施了配电改造。工程涉及UPS系统24个，共计41台UPS，其中25台需进行主、旁路分离改造，另14台为串联热备份系统的主机，本工程提供备用输进回路，作为串机系统改为并机系统后使用。改造所涉及的UPS品Pai型号如下： EXIDE 9305 20K单机系统 EXIDE 9305 20K 1+1串机系统 EXIDE 9305 20K 1+1并机系统 LIEBERT UL33-0300L 1+1并机系统 LIEBERT UL33-0600L 1+1并机系统 雷诺士 80KVA单机系统 景龙 20KVA 1+1并机系统 先控20K 1+1并机系统 改造的成功实施，将大大增强网络能源设备的稳定和安全性，对网络配电安全有着深远的意义。 此项工作属于对在网运行设备实施带电改造，安全责任重大，实施难度大，分工界面复杂，而且据了解在业界尚属首次，没有经验可鉴戒，艾默生公司承接了此项改造任务后，经过周密勘察、精心设计，出台了科学的实施方案，改造中付出了辛劳劳动，所有改造都是一次成功！(end) |
