油浸式 JLS-35计量箱35KV组合互感器

一、JLS-35计量箱35KV组合互感器技术指标
   1、额定电压：35KV
   2、接法：二元件V/V接法??三元件Y/Y接法
   3、额定频率：50HZ
   4、电压比：35KV/100V
   5、电压准确等级：0.2；电流准确等级：0.2S
   6、额定负荷：电压30VA；电流15VA
   7、功率因数：0.8
   8、电流比5——500A/（可制作双变比）
   9、工频耐压：10.5KV
   10、环境温度：-25℃——40℃之间，日平均气温不超过30℃，气温20℃时，相对温度不超过85%，海拔1000米以下。
   11、使用环境：户外，安装场所无严重污秽，无严重震动颠簸场所。

.

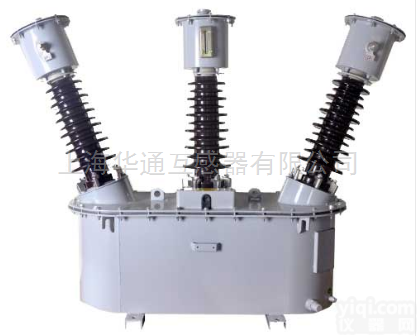

JLS-35计量箱35KV组合互感器
二、主要结构：
   1、本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成。计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计量时配二块有功电度表和两块无功电度表。
   2、电压互感器的铁芯为外铁式，用优质冷轧取向硅钢片叠装而成，中柱为多级阶梯形，在中柱上装有一次及二次线圈。
