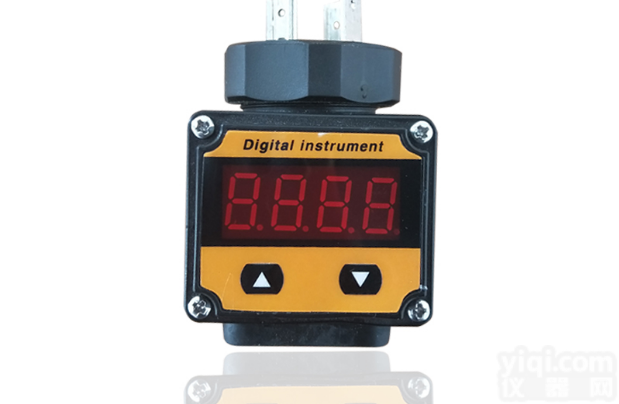

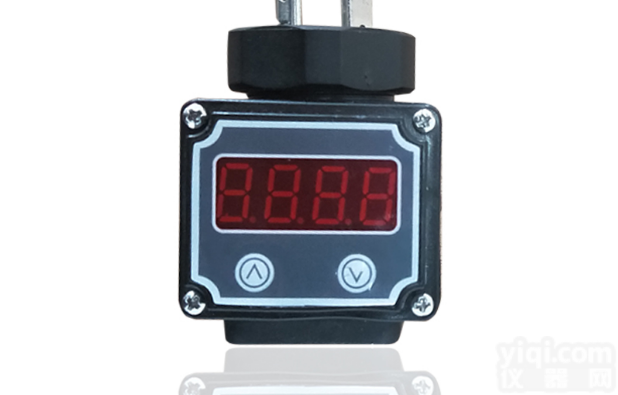

4～20mA二线制 赫斯曼数显表头小巧压力变送器液晶智能表头

一、特点

▲两线无源工作方式。

▲超低工作电压20mA时小于3.0VDC。4mA时小于2.5VDC整机超低功耗。

▲全智能工作方式。支持用户自校准，支持对显示值的非线性修正。

▲高亮0.36寸LED显示。

▲标准赫斯曼外形。

▲指标远超同类产品。抗干扰特性优良。

▲极低的温飘，适和-40~85度工业环境使用。

二、指标

工作方式：4~20mA无源方式

采集分辨率：16位二进制码

显示方式：0.36寸LED（红色）

显示范围：-1999~9999

温飘：<30ppm

压降：4mA时<2.5VDC;20mA时<2.9VDC

极性保护：表头内部具有反极性保护，电流输入反接时仪表不亮，仪表不会损坏。

工作温度：-40℃~85℃

通过电流：额定4~20m A,<60m A.

采样速率：Z快10次/S，Z慢1.8次/S,速率可调。

精度：0.1%。

外形尺寸： 65×45×45mm（高×宽×厚）

三、电气原理

四、外形图

五、设置菜单

六、注意事项

FILT”,滤波系数，值越大显示越稳定。

  本仪表为电流输入型仪表，仪表不允许接入恒压源测试使用，电流输入必须在额定范围内，如果因为输入电流的异常导致的仪表的损坏本公司不承担任何责任。
