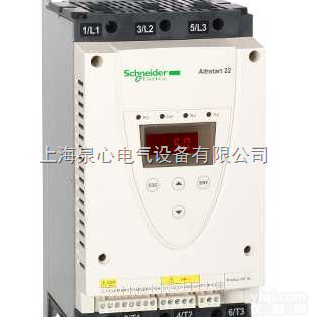

施耐德ATS22D47Q软启动ATS22系列

施耐德ATS22D47Q软启动ATS22系列

　　产品类型;软起动器，产品功能;异步电机，应用领域;重载应用与标准应用。

　　高度 265 mm

　　宽度 130 mm

　　深度 169 mm

　　产品重量 7 kg

　　电网相数3 相

　　额定电源电压 [Us]230...440 V - 15...10 %

　　电动机功率 (kW)11 kW 230 V

　　22 kW 400 V

　　22 kW 440 V

　　出厂设置电流42 A

　　功耗W48 W 用于标准应用

　　使用类别AC-53A

　　施耐德ATS22D47Q软启动ATS22系列

  启动类型有转矩控制的起动(电流限制在3.5 In)

　　IcL 起动器 额定47 A 与电机电源线相连 用于标准应用

　　IP 保护等级IP20

　　组装方式带散热片

　　可用功能内部旁路

　　电源电压范围195...484 V

　　供电频率50...60 Hz - 10...10 %

　　网络频率45...66 Hz

　　设备连接用电机电源线

　　至电机三角形端子

　　控制回路电压230 V -15...10 % 50/60 Hz

　　控制电路能耗20 W

　　安装设备31

  保护类型热保护 马达

　　缺相保护 线

　　热保护 起动器

　　标识CE

　　冷却方式强制通风

　　操作位置垂直方向 +/- 10°

　　ATS22C14Q

　　ATS22C17Q

　　ATS22C21Q

　　ATS22C25Q

　　ATS22C32Q

　　ATS22C41Q

　　ATS22C48Q

　　ATS22C59Q

　　ATS22D17Q

  ATS22D32Q

　　ATS22D47Q

　　ATS22D62Q
