PIM100 瑞士哈弗莱PIM100 7.4kV浪涌发生器

专业供应瑞士哈弗莱PIM100 7.4kV浪涌发生器

PSURGE浪涌测试平台(1.2/50us & 8/20us 组合波脉冲模块)

IEC 61000-4-5 和 ANSI C62.41定义了开路电压和短路电流的波形, 即组合波或者混和波发生器. 组合波是用来测试AC和DC电源系统的.

浪涌脉冲的安全性Z重要. PIM100的高压插座全都与系统安全概念接口密切相关, 这阻止了操作人员接触致命的高压插头或电缆.这种概念也扩展到连接PIM100输出的耦合去耦网络(CDN).

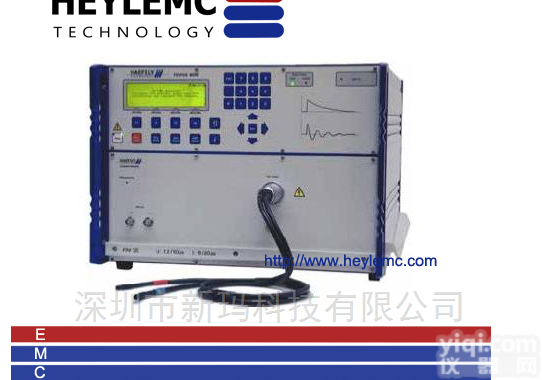

PIM 100 作为PSURGE 8000浪涌平台系统的一部分,可以与以下设备连接使用:为AC和DC电源线施加脉冲的耦合去耦网络 (CDNs) . 多输入的单相三相耦合网络PCD130,允许连接3种脉冲模块，从而使全套的测试脉冲模块可以自动进行而无需断电重新连接试品EUT.

PSURGE 8000 浪涌平台可以进行所有依据IEC和ANSI标准的浪涌,而无需计算机参与控制.

电压和电流的监控电路使得可以快速方便的确保脉冲的波形和增益. 此外,峰值检测电路.用来帮助决定EUT通过或失败.

集成的WinFEAT&R 控制和报告软件提高了该系统的设置和操作的效率. Z重要的是, 测试的数据可以传到计算机.

瑞士哈弗莱PIM100 7.4kV浪涌发生器特性

浮地的高压输出

组合波 1.2/50us - 8/20us

7.4kV 脉冲电压

3.7kA 脉冲电流

脉冲电压和电流监控

精确的相位同步

瑞士哈弗莱PIM100 7.4kV浪涌发生器优势

国际标准- 特殊的设计满足并超过IEC,EN和ANSI标准对电源线的测试需求.

精确的脉冲同步- PIM 100 脉冲可以±1°的误差应用到AC电源波形测试中.

安全和方便 – HV高压互锁和集成控制器使操作和测试安全且方便.

耐用和可靠– 精心选择的零部件使得PIM100可以在苛刻的测试条件下连续工作.

报告的产生 – 本机可以无需计算机自动生成测试报告. 通过 WinFEAT&R软件可以使您用您喜欢的任何格式进行数据存储和分析.

快速的完成测试程序的设置 – PIM100可以通过PCD100,或PCD130与EUT相连, 两者都具有多输入,允许继续用其它波形测试而无需对EUT断电.

瑞士哈弗莱PIM100 7.4kV浪涌发生器应用

单相/三相电源系统

IEC 61000-4-5 1版,2版  电源和数据线

ANSI C62.41 电源线

许多 IEC & EN 产品标准

其它国际的组合波需求
