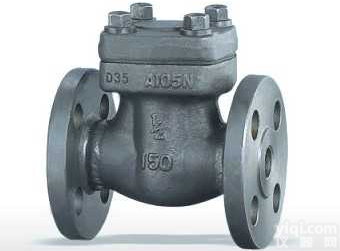

锻钢对焊式止回阀H61H





 锻钢对焊式止回阀H61H 的三种设计结构和特征
1.设计结构：
螺栓式阀盖
焊接式阀盖
压力自紧式阀盖  锻钢对焊式止回阀H61H 盖设计形式。种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片（316夹柔性石墨制造）密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
2.特征：

1. 止回阀的设计与制造符合MSSP-118和ASME B16.34。检验与测试按API 598，标记按MSS-SP-25。
2. 采用以下结构
3. 全径或缩径
4. 升降式止回阀
5. 球式止回阀
6. 旋启式止回阀
7. 按需求内置弹簧
8. 螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
9. 整体式上密封座
10. 承插端符合ASME B16.11
11. 螺纹连接端（NPT）符合ANSI/ASME B1.20.1
12. 阀瓣可变换为节流型、针型、球型

【对焊式锻钢止回阀材质明细表】



序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A 105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀盖	A276 420	A276 304	A276 F304(L)	A276 F316(L)
3	旋启式 阀瓣	A276 420	A276 304	A276 F304(L)	A276 F316(L)
4	螺母	A194 2H	A194 4	A194 8	A194 8M
5	摇臂	A105N	A182 F22	A182 F304(L)	A182 F316(L)
6	圆柱销	A276 420		A182 F304	A182 F316
7	垫片	316夹 柔性石墨		316夹PTFE
8	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
9	内六角螺栓	A193 B7	A193 B16	A193 B8(M)	A193 B8(M)
适用介质		水、蒸汽、油品等	水、蒸气、油品等	硝酸、醋酸等
适用温度		-29°C～425°C	-29°C～550°C	-29°C～200°C



注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢；SS=不锈钢；
