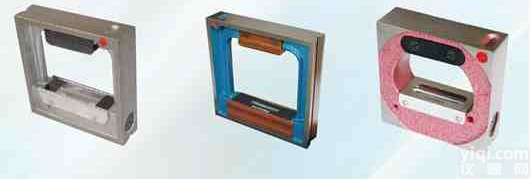

框式水平仪4906系列量具

名称：框式水平仪4906系列

检验安装的水平位置和垂直位置的正确性，

并可检验微小倾角，

其测量精度有：0.2/300，0.5/200等。

编辑

利用液体流动和液面水平的原理，以水准泡直接显示相对于水平和铅垂位置微小倾斜角度的一种正方形通用角度测量器具。

编辑

框式水平仪的两个V形测量面是测量精度的基准，在测量中不能与工作的粗糙面接触或摩擦。安放时必须小心轻放，避免因测量面划伤而损坏水平仪和造成不应有的测量误差。

用框式水平仪测量工件的垂直面时，不能握住与副侧面相对的部位，而用力向工件垂直平面推压，这样会因水平仪的受力变形，影响测量的准确性。正确的测量方法是手握持副测面内侧，使水平仪平稳、垂直地（调整气泡位于中间位置）贴在工件的垂直平面上，然后从纵向水准读出气泡移动的格数。

使用水平仪时，要保证水平仪工作面和工件表面的清洁，以防止脏物影响测量的准确性。测量

水平面时，在同一个测量位置上，应将水平仪调过相反的方向再进行测量。当移动水平仪时，不允许水

平仪工作面与工件表面发生摩擦，应该提起来放置。

编辑

1.外观，水平仪工作面与外表面上，不得有砂眼、裂纹、划碰伤、锈蚀和喷漆、电镀层胶落等影响使用或明显影响外观质量的缺陷；水准泡应透明、清晰、不得有影响观察和读数的缺陷；各种标志应正确、清晰。

2.相互作用，水平仪各部件安装应牢固，机构应调整方便，反应灵敏。在调节零位时，能保证零位误差不大于1/10分度。调整后静置四小时，其示值变化应不大于1/4分度。

3.主体材质，水平仪主体应采用刚性、耐磨性及稳定性能良好的材料制造。

4.分度与分划线，水平仪的分度间距为2mm，分划线宽度为0.20mm，偏差不应大于0.05mm，分划线色迹应明显、牢固、便于观察读数。

5.气泡长度，水平仪气泡长度应等于基准线间距，在温度20±2℃时，气泡长度偏差应不大于一个分度。

编辑

1、 水平仪使用前用无腐蚀性汽油将工作面上的防锈油洗 净， 并用脱脂棉纱撺拭干净 方可使用。

2、温度变化会使测量产生误差，使用时必须与热源和风源隔绝。如使用环境温度与保 存环境温度不同，则需在使用环境中将水平仪位置于平板上稳定 2 小时后方可使用。

3、测量时必须待气泡完全静止后方可读数。

4、水平仪使用完毕，必须将工作面擦试干净，并涂以无水，无酸的防锈油，覆盖防潮 纸装入盒中置于清洁干燥处保管。

名称：框式水平仪4906系列 时间：2013-10-18 14:52:17
