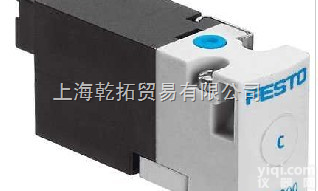

MHP3-MS1H-3/2G-Q 费斯托FESTO方向控制阀中文选型样本

费斯托FESTO方向控制阀中文选型样本,MHP3-MS1H-3/2G-QS-6型,费斯托FESTO电磁阀供应假一罚十

费斯托FESTO方向控制阀真正的之处在于切换快速：切换时间仅为2ms，循环时间极短，可创造足够的生产力储备，重复精度高，误差小于0.2 ms。快速阀能够很容易地改进现有的或新设计的设备。由于结构紧凑，因此底座安装阀的安装密度很大。在振动控制系统中通过空气喷流进行分类操作时，或进行粘结、定量给料和包装时，快速阀是必不可少的，当然它们也适用于真空应用场合。

费斯托FESTO方向控制阀中文选型样本MHP3-MS1H-3/2G-QS-6型技术参数：

阀功能  3/2 常闭， 单电控
驱动类型  电气的
宽度  14 mm
标准额定流量  200 l/min
工作压力  -0.9 ... 8 bar
设计结构  耐压的提动阀
复位类型  机械弹簧
防护等级  IP65
授权  RCM Mark
c UL us - Recognized (OL)
额定尺寸  3 mm
宽度尺寸  19 mm
排气功能  可节流
密封原则  软性
装配位置  任意
手控装置  推
先导类型  直接
流动方向  一定条件下可逆
极性容错保护  双极性的
附加功能  电火花YZ电路
保持时降流功能
保护电路
工作压力, 可逆  -0.9 ... 1 bar
切换频率  280 Hz
切换时间，关闭  2.8 ms
切换时间，打开  2.3 ms
开关时间 ON的公差  +10%/-30%
开关时间 OFF的公差  +10%/-50%
在 1 Hz 以及更高频率上测量切换时间  0.2 ms
持续通电率
线圈的特性参数  24 V DC: 低电流阶段 1.6 W, 高电流阶段 6.5 W
许用压力波动  +/- 10 %
工作介质  压缩空气符合ISO8573-1:2010 [7:4:4]
关于工作和先导介质的说明  可以使用经过润滑的压缩空气 (一旦使用后要求一直使用经过润滑的压缩空气)
CE 符号 (参见符合的标准)  根据 EU-EMV 指导原则
抗震性  运输应用测试，强度等级 2 ，符合 FN 942017-4 和 EN 60068-2-6标准
耐冲击性  冲击试验，强度等级2，符合FN 942017-5和EN 60068-2-27
环境和介质温度的限制  和切换频率相关
耐腐蚀等级 CRC  2 – 中等腐蚀影响
介质温度  -5 ... 40 °C
环境温度  -5 ... 40 °C
产品重量  120 g
电连接  插头
2针
安装类型  在PR气路板上
气动连接, 气口 1  底座
气动连接, 气口 2  QS-6
气动连接, 气口 3  底座
材料备注  不含有黄铜和PTFE
符合 RoHS
材料信息，密封  HNBR
NBR
材料信息，壳体  牙铸锌
有镀层
材料信息，螺丝  钢
经过电镀

费斯托FESTO电磁阀部分型号如下：MHP4-MS1H-3/2G-1/4

MHP4-MS1H-3/2G-QS-8

MHP4-MS1H-3/2O-1/4

MHP4-M1H-3/2G-1/4
