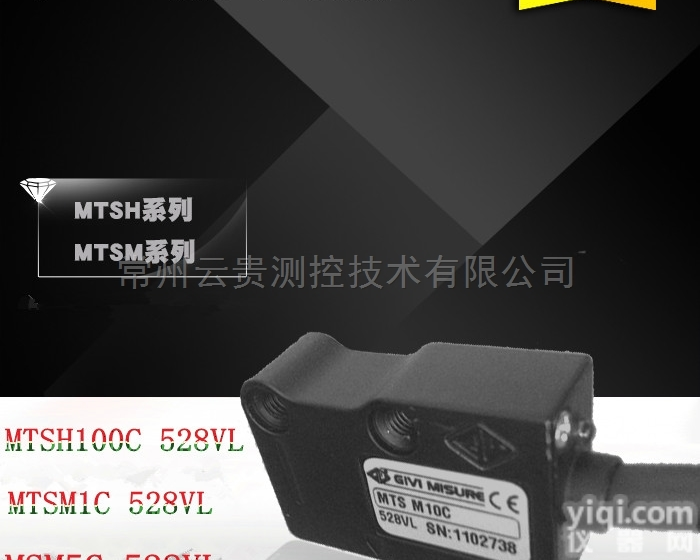

意大利GIVI磁栅尺压铸机专用
- 供应商：常州云贵测控技术有限公司
- 供应商报价：面议
- 标签：意大利GIVI磁栅尺压铸机专用,-1,常州云贵测控技术有限公司
产品库
意大利GIVI MTS 系列磁栅尺 的详细介绍
意大GIVI MTS 磁栅尺 读头：
分辨率：0.1、0.025、0.01、0.005、0.001、0.0005mm
输出：正交差动方波
线长：2米
意大利GIVI MTS M系列磁栅尺 尺带：
尺带精度：± 40 μm/m（磁间距5+5mm）、± 15 μm/m（磁间距2+2mm）、± 10 μm/m（磁间距1+1mm）
意大利GIVI传感器MTSH100C压铸机磁栅尺尺带长度：Max 32M
磁间距：5+5mm、2+2mm、1+1mm
意大利GIVI传感器MTSH100C压铸机磁栅尺产品优点：
1、非接触式测量，无背隙问题
2、高抗污染能力
3、安装简易，安装允许误差大
主要市场：
金属加工设备 建材机械 木工机械 测量机 精密平台
意大利GIVI磁栅尺MTSH100C528VL传感器详细参数
NIKO-MLS 5000磁栅尺读数头技术说明特性概述 | ||||||
| prefix = v ns = "urn:schemas-microsoft-com:vml" | |||||
机械和电气特性 | ||||||
机械特性
电气特性
|
| MLS5000 |
| |||
参考信号 | 每5mm（C） 外部（E） | |||||
磁间距 | 5+5mm | |||||
分辨率 | 5,10,25,50,100μm | |||||
精度2 | ±40μm | |||||
重现性 | ±1increment | |||||
线缆 | 8芯 | |||||
输出形式 | LINE-DRIVER PUSH-PULL | |||||
线缆（标准长度2米） | 读头--磁栅尺带距离 | 见图 | ||||
Z小卷绕半径60mm | 8芯Ø5.3mm | 供电电压 | 5～28VDC±5% | |||
连接线 | LINE-DRIVER | PUSH-PULL | 消耗电流（无负载） | 60mAMAX | ||
绿 | A | A | 消耗电流（带负载） | 140mAMAX（5V，RL=120Ω） 115mAMAX（12V，RL=1.2kΩ） 90mAMAX（28V，RL=1.2kΩ） | ||
白 | B | B | ||||
棕 | Z | Z | ||||
红 | 5-28V | 5-28V | ||||
黑 | V- | V- | 相位偏移 | 90°±5° | ||
屏蔽 |
|
| 速度 | 6m/s（MTS H 5） 12m/s（MTS H 10） | ||
橙 |
|
| ||||
蓝 |
|
| 抗振动 | 100m/s2[10Hz～2000Hz] | ||
黄 |
|
| 抗冲击 | 1000m/s2（11ms） | ||
通常读数头提供2m线缆。 可以根据需要提供长线缆，线长如下： LMAX=10m（读头线缆） LMAX=100m（2m读头线缆+延长线缆1） | 防护等级 | IP 67 DIN 40050/IEC 529 | ||||
工作温度 | 0°～50℃ | |||||
储存温度 | -20°～80℃ | |||||
湿度 | 100％不凝结 | |||||
读数头重量 | 40g | |||||
电气保护 | 电源极性倒置保护 输出短路电流保护 | |||||
