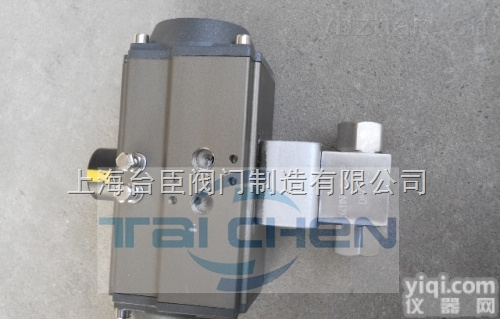

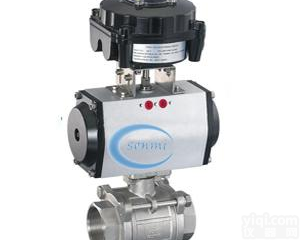

Q611N 气动高压球阀

产品信息
品牌 自营品牌 种类 其他
压力环境 其他 工作温度 其他
流动方向 其他 零部件及配件 其他
类型(通道位置) 其他 结构形式 其他

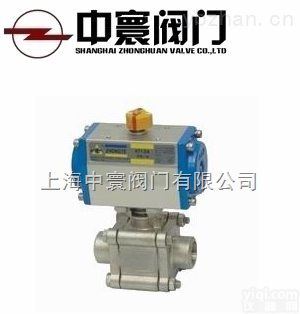

Q611N气动高压球阀产品概述：

Q611N-320高压球阀是双（单）作用气动活塞式执行器与进口高压球阀组成，是一种自动控制和遥控的新型阀门。

广泛的用于加气站、装罐车等高压管道，其连接形式分内螺纹（G/NPT）、焊接、卡套等。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。

Q611N气动高压球阀产品工作原理：

当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°

气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。

回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置

定位器可调节阀门管道流量

气动执行器主要技术参数：





气动执行器

型号

GT系列、OAT系列

气源压力

0.4 ～ 0.8 MPa

回转角度

90°～92°

回信器

AC220V  AC110V  DC24V

控制信号

电信号：0～0Ma  4 ～20Ma 气信号：0.02 ～0.1 MPa

控制气源

洁净、干燥压缩空气

工作温度

-20℃ ～ +90℃

高压球阀阀体主要零件材料

零件名称

阀体

球芯

阀座

阀杆

填料

支架

连接轴

材料

锻钢、不锈钢

不锈钢

聚甲醛、聚醚醚酮

2Cr13

氟橡胶

不锈钢

铸钢

气动执行器主要部件材料

零件名称

缸体

端盖

活塞

轴

O型圈

螺栓

GTD

铝合金型材

（硬质阳极氧化）

压铸铝合金

（环氧树脂喷涂）

压铸铝

钢

（镀镍磷合金）

NBR

SUS304

高压球阀主要性能规范：

型号

公称压力

PN（MPa）

试验压力Ps（MPa）

启闭时间

（S）

工作温度

（℃）

适用介质

壳体

密封

Q611N

16

16

24

1～２





-35～120





天然气、油

35

35

50

Q614N

16

16

24

1～２

35

35

50

主要外形尺寸

内螺纹                （单位：mm）

螺纹

G/NPT

DN

L1

B

D

H

H1

H2

L

H

L10

气动执行器

1/4

6

69

26

58

150

32

13

165

150

32

GT50

3/8

10

73

32

58

150

38

16

165

150

35

1/2

15

85

38

58

150

46

19

165

150

37

3/4

20

96

49

70

210

57

24

225

210

47

GT63

1″

25

110

60

70

210

60

26

225

210

55

GT75

11/4

32

110

76

70

210

84

38

225

210

70

GT88

21/2

40

120

84

90

260

92

42

255

260

72

GT100

2″

50

140

100

120

320

111

50

330

320

80

GT115

（如选用单作用气缸加一档）
