IFM电感式传感器IM5135使用说明

IFM电感式传感器IM5135使用说明
IFM电感式传感器 - 所有金属都具有恒定的感应范围
耐油和冷却剂
修正系数 1：可应对所有金属的恒定检测距离
极高的开关频率
清晰的激光类型标签
感应范围大，正常运作时间长

IFM电感式传感器修正系数 1：可应对所有金属的恒定检测距离
适用于输送机的长感应范围
互补输出功能常开/常闭
五个感应面位置可选
位于角处的 LED 在任何安装位置都清晰可见
抗电磁干扰的 是
IFM电感式传感器电气数据
工作电压 [V] 10...36 DC; (符合cULus - Class 2标准)
电流损耗 [mA] < 20
防护等级 II
反相保护 是
IFM电感式传感器输出
电气设计 PNP
输出功能 NC+NO
开关量输出DC电压降值 [V] 2.5
漏电流值 [mA] 0.1
开关量输出DC的持续电流负载 [mA] 200
开关频率DC [Hz] 200
短路保护 是
短路保护类型 脉冲
过载保护 是
监控范围
感应距离 [mm] 40
实际感应距离 Sr [mm] 40 ± 10 %
工作距离 [mm] 0...32.4
精度/偏差
校正系数 钢: 1 / 特种钢: 1 / 黄铜: 1 / 铝: 1 / 铜: 1
迟滞 [Sr的百分比] 1...20
开关点偏移 [Sr的百分比] -10...10
校正系数K=1 是
IFM电感式传感器工作条件
环境温度 [°C] -25...70
外壳防护等级 IP 67; IP 69K
IFM电感式传感器认证/测试
EMC电磁兼容
EN 61000-4-2 ESD 8 kV CD / 6 kV AD
EN 61000-4-3 HF电磁场辐射 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5 kV 线对线，Ri： 2Ohm
EN 61000-4-6 射频场感应的传导抗扰度 10 V
EN 55011 等级B
MTTF [年] 972
UL认证
Ta -25...70 °C
Enclosure type Type 1
电源 Class 2
文件数量UL E174191
机械技术数据
重量 [g] 133.4
外壳 矩形的
感应面 5个位置可选
安装 非齐平安装

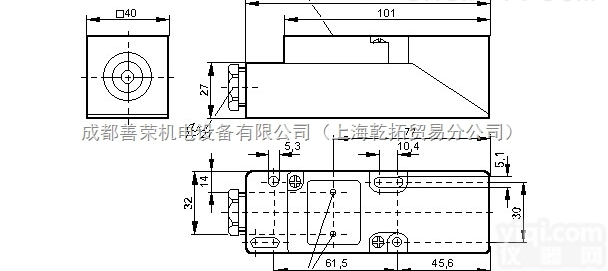

尺寸 [mm] 40 x 40 x 54
原材料 外壳: PA; 接插件螺纹: 特种钢
显示器/操作件
显示
开关状态 1 x LED, 黄色
操作 1 x LED, 绿色
注释
包装单位 1 件数
