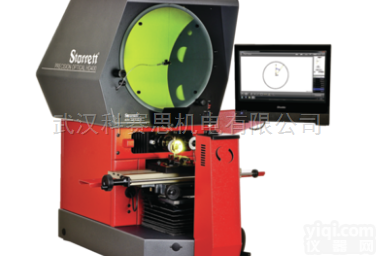

施泰力HE400 施泰力大屏幕卧式桌面型测量投影仪原装

施泰力大屏幕卧式桌面型测量投影仪原装

基本特点
◆ 坚固的全金属结构
◆ 16"(400mm)屏幕带一体式顶蓬，精密十字刻划线及标定记号。10x4"(254x100mm)测量范围
  18.9x4.7"(480x1 20mm)台面的高精度工作台
◆15.4lbs(7kg)承重量的工作台承重为55 Ibs (25kg)。
◆ZXDING尖的间距为13.8”  (355mm)
◆可旋转灯室用于精密螺纹形状的  检测。
◆在各轴上均有微调，无反冲力，在X轴上配有快速移动的机械装置完全可回收式双光纤表面照明。可选择强/弱，带黄/绿滤光镜头的风冷式卤素轮廓照明。
◆0.001 mm分辨率的Heidenhain光栅尺
◆数显式量角器(1'的分辨率)Q轴10x,20x,25x,31.25x,50x和100x的可选镜头
◆可用于自动测量轮廓的光学传感器(选配)
◆可搭配tarret创新的0V光学一影像头。

详细资料请询武汉科赛思机电有限公司

      HB400卧式桌面型测量投影仪配有16"显示器，X轴和Y轴行程分别为10"和4"，配备快速更换式卡口镜头以及测量精度达1'的Q轴数字量角器，可选配功能强大的Quadra-Chek或MetLogix软件控制系统。 经过时间检验且具备高成本效益的非接触式测量解决方案。 该系列测量投影仪简单易用，且具备的测量范围和性能，可满足各种不同的三维尺寸检测应用和复杂的测量要求。 测量投影仪的核心是精密镜头、出色的照明系统和高精度的工作台，它们共同确保了明亮、清晰的图像和的精度。 卧式型号可以很好地检测需进行固定、使用虎钳夹持或在ZX位置夹持的工件。
