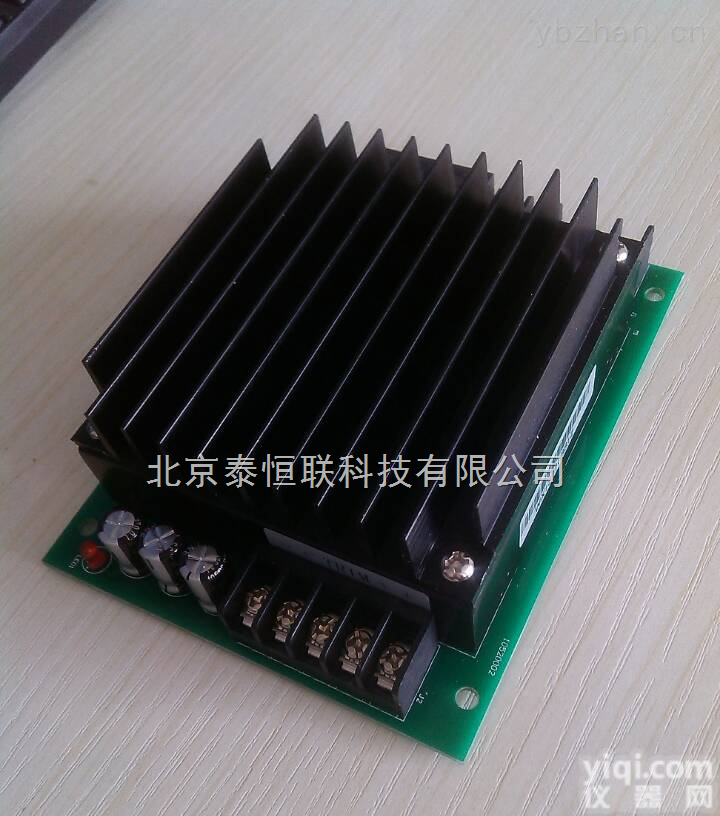

DW5-24S05 宽电压（2：1） 输入隔离稳压输出模块电源

输出特性

技术指标

技术参数

测试条件

稳压精度

主路：2.0%max

从路：3.0%max

0%~负载范围

线性调整率

主路：0.5%max

从路：0.8%max

满载

负载调整率

主路：1.0%max

从路：1.2%max

0%~负载范围

过流保护点

110%

纹波和噪声

Vo≤5V, Vp-pmax≤50mV

Vo≥48V, Vp-pmax≤200mV

其它输出，Vp-pmax≤100mVp-p

20MHz带宽

动态响应速度

≤150us

25%负载~满载

启动延迟时间

500ms

输入特性

输入电压范围

（5VDC）4.5—9.0VDC

（12VDC）9.0—18VDC

（24VDC）18—36VDC

（48VDC）36—72VDC

线性高速率

0.5%

低端~高端

一般特性

开关频率

400KHZ

典型值

转换效率

参见型号选择表

保护特性

过流型短路保护

隔离电压

1000VDC

输入和输出之间

平均无故障间隔时间

1000000小时

温度系数

0.02%/℃

环境特性

工作温度范围

-25℃~+70℃

储存温度

-45℃~+105℃

相对湿度

10%~90%

冷却方式

自然冷却

输入电压（V）

输出电压

（V）

输出电流

（mA）

效率

（%）

型号

输出

路数

标称值

输入范围

5

4.5~9.0

+5.0

+400

69

DW2—05S05

单路

5

4.5~9.0

±12.0

±125

68

DW3—05D12

双路

12

9.0~18

+5.0

+600

72

DW3—12S05

单路

12

9.0~18

±15.0

±100

76

DW3—12D15

双路

12

9.0~18

±5.0

±500

72

DW5—12D05

双路

24

18~36

±12.0

±125

83

DW3—24D12

双路

24

18~36

+15.0V

+330

83

DW5—24S15

单路

48

36~72

+5.0

+1000

71

DW5—48S05

单路

48

36~72

+12.0

+420

82

DW5—48S12

单路

48

36~72

±12.0

±210

83

DW5—48D12

双路

48

36~72

±15.0

±165

83

DW5—48D15

双路

注：以上是例举的几种常用型号。可以根据客户要求，提供其它各种输入、输出参数的模块电源。
