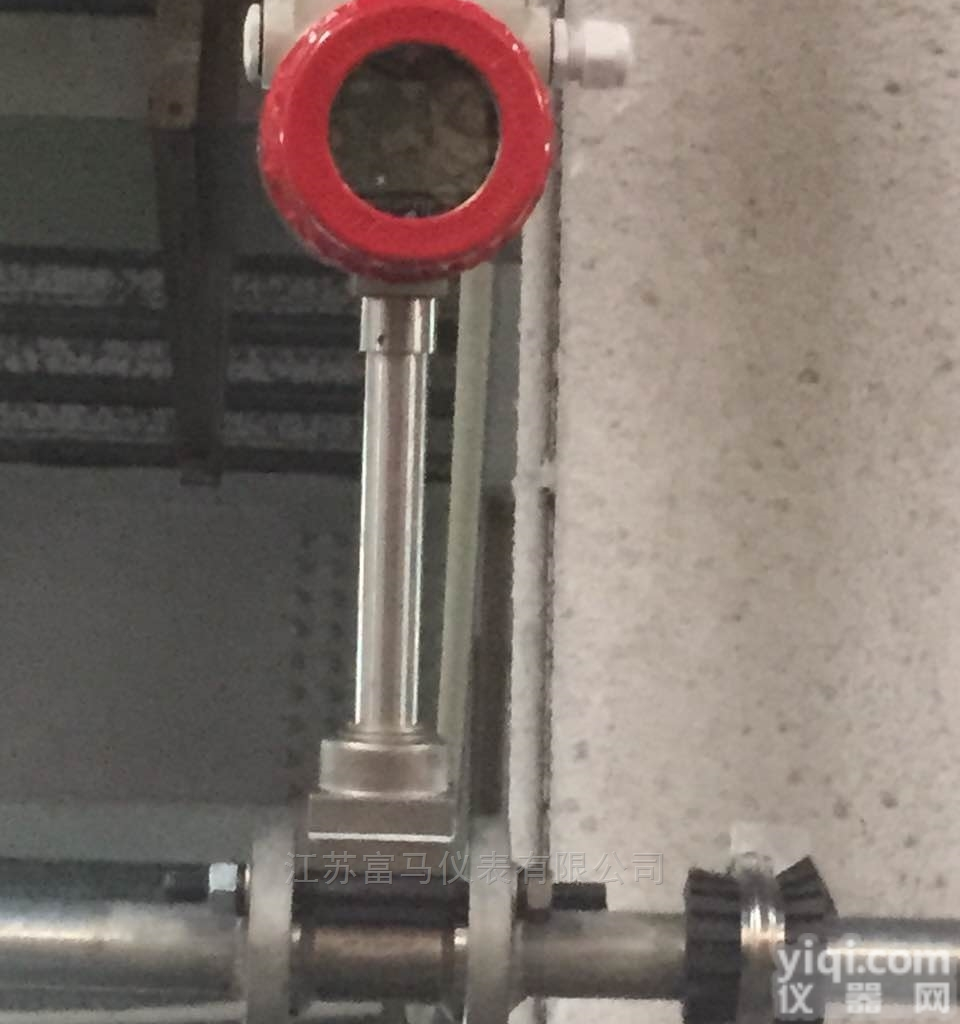

空压机气体计量表厂家 空压机管道流量表

产品信息


空压机气体计量表厂家、气体流量传感器、空压机气体计量表价格、质量保证

--金湖思派仪表有限公司
产品概况
SP-LU系列空压机气体计量表是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。

SP-LU系列空压机气体计量表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗振性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。每种型式都有整体、分体结构，根据测量管径不同，有管道式、插入式两种安装方式，以适应不同的安装环境。
本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
工作原理
SP-LU系列空压机气体计量表是由旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f = St × V/d式中: f:涡街发生频率 (Hz)
V:旋涡发生体两侧的平均流速(m/s)
St :斯特罗哈尔系数（一定雷诺数范围内为常数）
d:旋涡发生体迎流面宽度（m）
这些交替变化的旋涡就形成了一系列交替变化的流体升力，该升力作用在基于压电效应的检测探头上，便产生一系列交变电荷信号，经过前置放大器转换、整形、放大处理后，输出与旋涡脱落频率相同且与流速成正比的脉冲信号。
空压机气体计量表技术参数

公称通径(mm)

15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式)

公称压力(MPa)

DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)

介质温度(℃)

压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）

本体材料

1Cr18Ni9Ti，(其它材料协议供货)

允许振动加速度

压电式:0.2g      电容式:1.0～2.0g

精确度

±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS

范围度

1：6～1：30

供电电压

传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池

输出信号

方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA

压力损失系数

符合JB/T9249标准　Cd≤2.4

防爆标志

本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5

防护等级

普通型IP65     潜水型 IP68

环境条件

温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa

适用介质

气体、液体、蒸汽

传输距离

三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω

空压机气体计量表产品选型

代号


通径

流量范围㎡/h


LU-25

DN25

1~10(液体)

25~60（气体）

请查看说明书，DN300以上推荐使用插入式流量计

LU-32

DN32

1.5~18(液体)

15~150（气体）

LU-40

DN40

2.2~27(液体)

22.6~150（气体）

LU-50

DN50

4~55(液体)

35~350（气体）

LU-80

DN80

9~135(液体)

90~900（气体）

LU-100

DN100

14~200(液体)

140~1400（气体）

LU-150

DN150

32~480(液体)

300~3000（气体）

LU-200

DN200

56~800(液体)

550~5500（气体）




代号

功能1

N

无温压补偿

Y

有温压补偿




代号

输出型号

F1

4-20mA输出（二线制）

F2

4-20mA输出（三线制）

F3

RS485通讯接口




代号

被测介质

J1

液体

J2

气体

J3

蒸汽




代号

连接方式

L1

法兰卡装式

L2

法兰连接式




代号

功能2

E1

1.0级

E2

1.5级

T1

常温

T2

高温

T3

蒸汽

P1

1.6MPa

P2

2.5MPa

P3

4.0MPa

D1

内部3.6V供电

D2

DC24V供电

B1

不锈钢

B2


碳钢

配线设计

一. 输出频率信号的三线制配线设计

输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图

二．输出标准4~20mA电流信号的两线制配线设计

输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图

三．带RS-485通讯接口功能的配线设计

带RS-485通讯功能的涡街流量仪表采用DC24V电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图

四．防爆型配线设计

LUGB/E三线制脉冲输出型涡街流量仪表与LB978齐纳安全栅相连、LUGB/E两线制标准4~20mA电流输出型涡街流量仪表与LB987S齐纳安全栅相连可构成本质安全型防爆系统，产品防爆标志为Ex ia Ⅱ CT2-T5。本安防爆型涡街流量传感器/变送器与防爆安全栅和积算系统等关联设备的接线性请参看防爆安全栅厂家提供的接线说明和以下所示图


注意事项：

（1）防爆型传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源，计算机等关联设备必须安装在安全场所。

（2）传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。
