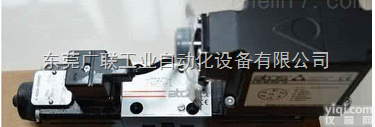

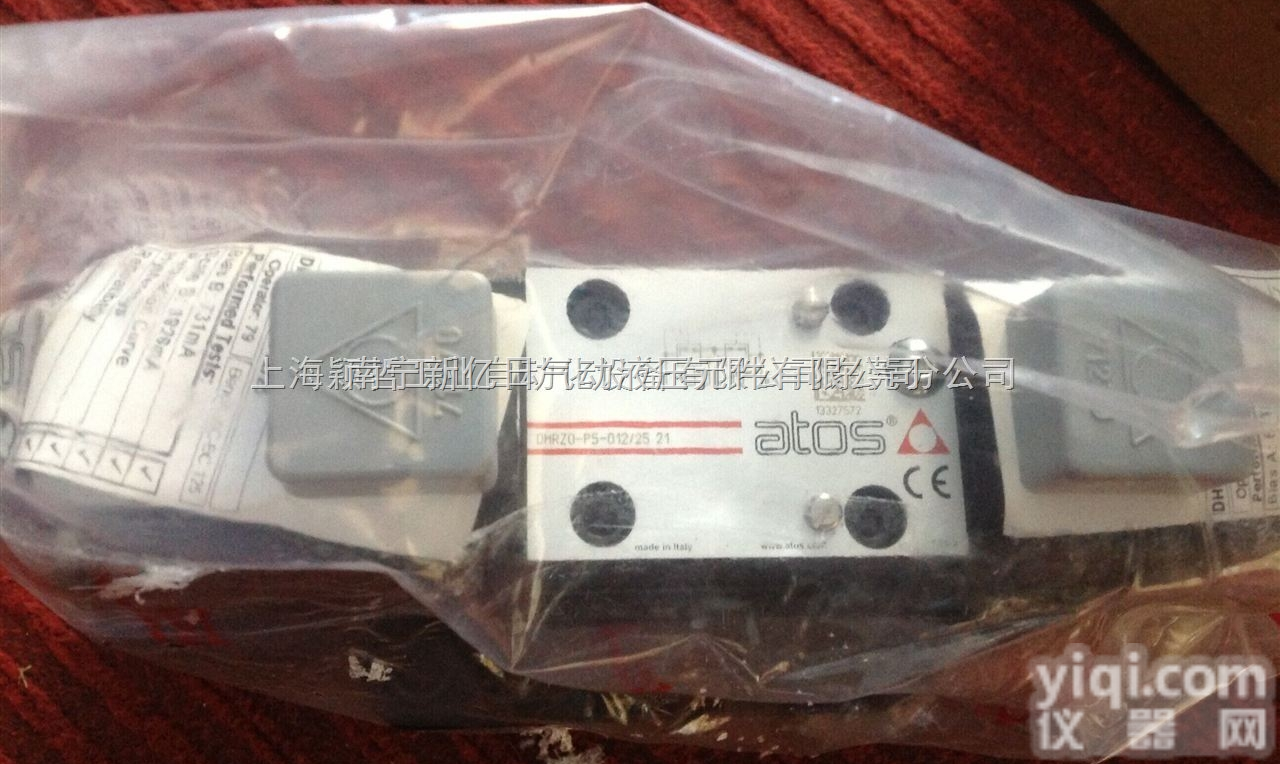

ATOS比例阀DHI-0713-X 24DC

ATOS比例阀DHI-0713-X 24DC
ATOS比例阀通过电子参考信号调节液压或动力参数。ATOS比例阀的基本原理：相应的参考信号产生对应的电磁铁吸力，电磁铁吸力作用在靠弹簧复位的阀芯上，驱动阀芯运动，从而实现要求的液压参数调节。阿托斯ATOS比例阀对流量的控制可以分为两种：一种是开关控制：要么全开、要么全关，流量要么Z大、要么Z小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如ATOS节流阀，也有电控的，如ATOS比例阀、ATOS伺服阀。所以使用比例阀或伺服阀的目的就是：以电控方式实现对流量的节流控制（当然经过结构上的改动也可实现压力控制等），既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。
电液比例阀是阀内比例电磁铁根据输入的电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例的压力、流量输出的元件。阀芯位移也可以以机械、液压或电的形式进行反馈。由于电液比例阀具有形式种类多样、容易组成使用电气及计算机控制的各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，因此应用领域日益拓宽。近年研发生产的插装式比例阀和比例多路阀充分考虑到工程机械的使用特点，具有先导控制、负载传感和压力补偿等功能。它的出现对移动式液压机械整体技术水平的提升具有重要意义。特别是在电控先导操作、无线遥控和有线遥控操作等方面展现了其良好的应用前景。
螺旋插装式比例阀是通过螺纹将电磁比例插装件固定在油路集成块上的元件，螺旋插装阀具有应用灵活、节省管路和成本低廉等特点，近年来在工程机械上的应用越来越广泛。常用的螺旋插装式比例阀有二通、三通、四通和多通等形式，二通式比例阀主要是比例节流阀，它常与其它元件一起构成复合阀，对流量、压力进行控制；三通式比例阀主要是比例减压阀，也是移动式机械液压系统中应用较多的比例阀，它主要是对液动操作多路阀的先导油路进行操作。利用三通式比例减压阀可以代替传统的手动减压式先导阀，它比手动的先导阀具有更多的灵活性和更高的控制精度。可以制成比例伺服控制手动多路阀，根据不同的输入信号，减压阀使输出活塞具有不同的压力或流量进而实现对多路阀阀芯的位移进行比例控制。四通或多通的螺旋插装式比例阀可以对工作装置实现单独的控制。
ATOS滑阀式比例阀又称分配阀，是移动式机械液压系统Z基本的元件之一，是能实现方向与流量调节的复合阀。电液滑阀式比例多路阀是比较理想的电液转换控制元件，它不仅保留了手动多路阀的基本功能，还增加了位置电反馈的比例伺服操作和负载传感等先进的控制手段。所以它是工程机械分配阀的更新换代产品。
出于制造成本的考虑和工程机械控制精度要求不高的特点，一般比例多路阀内不配置位移感应传感器，也不具有电子检测和纠错功能。所以，阀芯位移量容易受负载变化引起的压力波动的影响，操作过程中要靠视觉观察来保证作业的完成。在电控、遥控操作时更应注意外界干涉的影响。近来，由于电子技术的发展，人们越来越多地采用内装的差动变压器(LDVT)等位移传感器构成阀芯位置移动的检测，实现阀芯位移闭环控制。这种由电磁比例阀、位置反馈传感器、驱动放大器和其它电子电路组成的高度集成的比例阀，具有一定的校正功能，可以有效地克服一般比例阀的缺点，使控制精度得到较大提高。
ATOS电磁阀是用来控制流体的自动化基础元件,属于执行器;并不限于液压,气动.电磁阀用于控制液压流动方向,工厂的机械装置一般都由液压钢控制,所以就会用到电磁阀。电磁阀是用电磁控制的工业设备,用在工业控制系统中调整介质的方向,流量,速度和其他的参数。电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,Z常用的是单向阀,安全阀,方向控制阀,速度调节阀等。电磁阀是用电磁的效应进行控制,主要的控制方式由继电器控制。这样,电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。图中杆状的物体就是通过电控制的阀杆,利用电磁力可以将阀杆打开或者关闭。下面以气动系统为例子说明电磁阀在工业控制中的应用。所谓气动系统,就是以气体为介质的控制系统。ATOS比例阀DHI-0713-X 24DC；气动系统中,这种能源的介质通常就是空气。在真正使用的时候,通常把大气中的空气的体积加以压缩,从而提高它的压力。压缩空气主要通过作用于活塞或叶片来作功。气动系统中,电磁阀的作用就是在控制系统中按照控制的要求来调整压缩空气的各种状态,气动系统还需要其他元件的配合,其中包括动力元件,执行元件,开关,显示设备及其它辅助设备。动力元件包括各种压缩机,执行元件包括各种气缸.这些都是气动系统中不可缺少的部分。
ATOS公司创建于1957年，总部位于意大利北部。该公司拥有专业的电子液压技术和丰富的经验。他们提供的部件产品几乎覆盖整个液压领域。
由于其产品包含常规的Z速控制（Bang-Bang）的开/关阀，该公司在比例控制阀中投入了很大的精力。他们的比例阀和开关阀系列产品从常规的NG6延伸到NG32。
该公司的标准系列产品涵盖了模块化阀和传统阀，例如压力控制阀。
该公司提供多数在爆炸性环境下使用的ATEX认证阀块。其ATEX认证产品包含油泵、阀门和油缸。有的阀门和油缸用不锈钢制成，可以在腐蚀性环境中使用。
Atos公司的伺服比例阀，运行JZ，拥有高精度、高响应和高可靠性的电子闭环反馈，有广泛的先进应用。ISO插装阀既可以作为开/关阀，也可以作为比例阀，这主要取决于插装阀的顶盖。ISO插装阀可以和顶盖上的控制阀里的内传感器相配合使用。所有比例阀都可以与外部驱动器或构成整体所必须的电子元件相配合使用。目前几乎所有的比例阀都可以和数字驱动器相连接。电脑可以通过USB电缆连接对数字驱动器和比例阀进行配置和管控。
ATOS阿托斯比例阀的原理及和伺服阀的区别伺服阀与ATOS阿托斯比例阀的区别伺服阀与比例阀之间的差别并没有严格的规定，因为比例阀的性能越来越好，逐渐向伺服阀靠近，所以近些年出现了比例伺服阀。
比例阀和伺服阀的区别主要体现在以下几点：
1.驱动装置不同。比例阀的驱动装置是比例电磁铁；伺服阀的驱动装置是力马达或力矩马达；
2.性能参数不同。滞环、中位死区、频宽、过滤精度等特性不同，因此应用场合不同，伺服阀和伺服比例阀主要应用在闭环控制系统，其它结构的比例阀主要应用在开环控系统及闭环速度控制系统；
2.1伺服阀中位没有死区，比例阀有中位死区；
2.2伺服阀的频响（响应频率）更高，可以高达200Hz左右，比例阀一般Z高几十Hz；
2.3伺服阀对液压油液的要求更高，需要精过滤才行，否则容易堵塞，比例阀要求低一些；
3.阀芯结构及加工精度不同。比例阀采用阀芯+阀体结构，阀体兼作阀套。伺服阀和伺服比例阀采用阀芯+阀套的结构。
4.中位机能种类不同。ATOS比例阀DHI-0713-X 24DC；比例换向阀具有与普通换向阀相似的中位机能，而伺服阀中位机能只有O型（Rexroth产品的E型）。
5.阀的额定压降不同。
