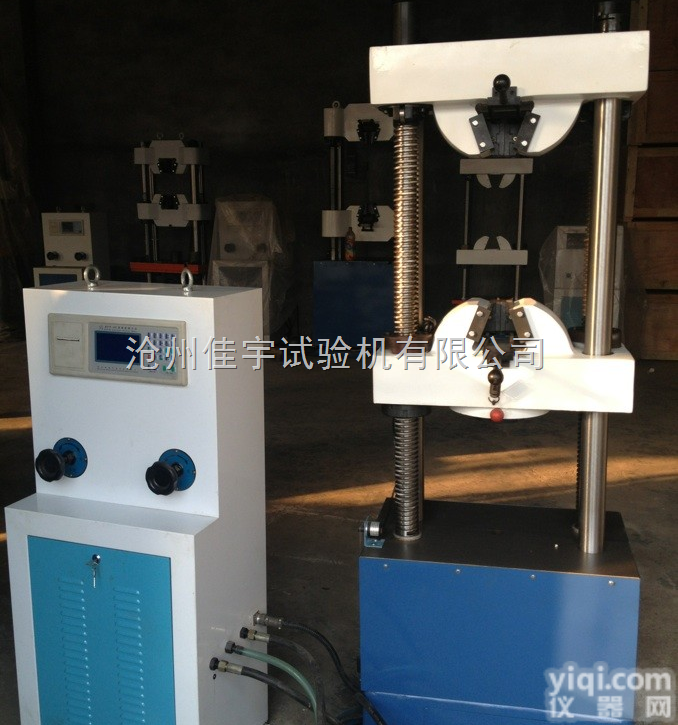

100KN/10吨数显液压万能试验机(数显测试系统简单明了,易于操作 数据准确）【仪器概况】本机由双立柱双丝杠油缸下置式主机及琴式油源控制柜组成，油泵采用意大利马祖奇进口低噪音高性能齿轮泵。拉伸空间位于主机上方，压缩、弯曲试验位于主机下方即中横梁和工作台之间。本款数显液压万能试验机试验空间的调整通过移动中横梁来实现，中横梁升降采用链条传动。手动调整送油阀进油量来实现材料的拉伸、压缩、弯曲等试验。试验结束后自动采取材料的FM、REH、REL、RPO.2、RP1、RM和弹性模量E等实验结果。

【适用范围】可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛用于航空航天、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业；可根据GB、ASTM、JIS、DIN等标准进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破及各种高低温实验，可检测出试样的屈服强度、抗拉（压、弯）强度、延伸率、定伸强度、非比例强度、弹性模量等参数；

100KN/10吨数显液压万能试验机(数显测试系统简单明了,易于操作 数据准确）【技术参数】

100KN/10吨数显液压万能试验机(数显测试系统简单明了,易于操作 数据准确）【功能特点】

1、调速系统：采用伺服电机和减速机，性能稳定可靠，具有过流、过压、过载等保护装置。

2、传动机构：传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。

3、附具连接：万向节采用十字插销结构，而且具有摆角限制功能，一方面便于试样夹持，保证试验同心度，另一方面很好的消除了不规则试样对传感器的影响。

4、操作系统：触摸健操作方式，液晶显示器实时显示，全中文操作，克服了老式数码管显示容易发生故障的难题，并且美观大方、方便快捷。

5、自动标定：系统可自动实现示值准确度的标定.

6、自动显示：在整个试验过程中，液晶实时显示试验力，峰值。

7、自动控制：试验参数输入完毕，可自动完成试验过程。

8、试样判断：试样断裂后，移动横梁自动停止移动。

9、限位保护：具有机械和程控两级限位保护功能。

100KN/10吨数显液压万能试验机(数显测试系统简单明了,易于操作 数据准确）【性能特点】

1、特制超厚钳口座在钳口夹持试样时、使钳口完全包容在钳口座体内，使试样夹持更加可靠，杜绝了因钳口座浅而呈喇叭状变形损坏的可能，大大提高了设备的使用寿命。

2、在钳口座和钳口卡板之间增加了耐磨衬板，杜绝金属拉伸过程中氧化皮掉入，致使钳口座斜面划伤的现象，使夹持过程更顺滑，加成更牢靠。

3、测控软件基于中文windowsXP操作系统平台，具有运行速度快、界面温和、菜单提示、鼠标操作、具有多种试样信息输入模式、可满足不同材料的测试。

4、10吨/100KN数显液压万能试验机对已相同条件的试样一次输入批量自动生成，还可制作条件模板。

5、试验数据（试验力、位移、变形、时间）和试验曲线随试验过程实时屏幕显示。

6、根据实际需要可选择应力-应变、力-位移、力-时间、位移-时间曲线上找到试验结果的相关对应点。

7、实验结束后试样信息、实验数据、试验曲线等自动存储。

8、用户可根据实际需求任意编辑标准文本报表格式或EXCEL文本报表格式

9、当负荷超过满量程的2%-5%时自动过载保护停机

10、可根据试样条件、试验日期和试验数据等条件自动查询所有相关历史记录

11、软件预留数据库接口，方便于实验室间局域联网，便于实验数据管理

【测量系统】

●负荷测量：选用0.05%FS高稳定度、高精度的轮辐式拉压传感器，配以高精度的测量放大系统，保证了试验力的高精度测量；

●试样变形测量：通过大变形测量系统或电子式引伸计（小变形测量），采用24位A/D转换采集系统，经计算机数据处理，实现试样的高精度变形测量；

●横梁位移测量：采用2000P/R高精度光电编码器与精密滚珠丝杠同轴连接后通过数字电路实现横梁位移（即上下夹头位移）量的测量。

●传动控制系统 采用交流伺服驱动器控制交流伺服电机转动，通过同步带带动滚珠丝杠转动加荷，保证传动效率高、噪音低、传动平稳、并保证速度精度在示值±1%以内。

1.负荷机架 采用导向光杠固定上横梁及工作台面构成机架结构，由滚珠丝杠驱动中横梁上下移动来传递负荷，具有结构合理、稳定性好、加载平稳等特点。

2.数据处理软件包 控制系统软件采用基于WindowsXP操作系统平台，具有运行速度快、界面友好、操作简单、可满足不同材料的试验方法的需要。满足拉伸、压缩、弯曲测试要求、如有特殊要求软件可定做；并可按用户要求扩展软件、可满足GB、ASTM、DIN、JIS等标准的要求。

3.控制单元 控制系统是Z新的计算机软硬件技术，集合先进的测量控制技术，在测力、测位移、测变形、速度控制方面可靠、先进、易操作、灵活。

4.微机系统 采用品Pai计算机作为测量系统主机，完成整机试验的设定、工作状态控制、数据采集、运算处理、显示打印试验结果等功能；配有试验机专用中文版智能化测试软件包，可根据国家标准、国际标准或用户提供的测量方法测量各种材料的力学性能参数，并对数据进行统计和处理；然后输出各种要求格式的试验报告和曲线图样。
