Z941Y Z41Y-16I、Z40Y-16I铬钼钢法兰闸阀
- 品牌：湖泉
- 型号：Z941Y
- 供应商：上海湖泉阀门有限公司
- 供应商报价：面议
- 标签：Z41Y-16I、Z40Y-16I铬钼钢法兰闸阀,-1,上海湖泉阀门有限公司
产品库
Z41Y-16I、Z40Y-16I铬钼钢法兰闸阀，Z高温度可达550摄氏度左右。为阀体铬钼钢材质的楔式法兰闸阀：可手动或配电动装置、法兰连接、明杆楔式刚性单闸板。阀座密封 面材料为硬质合金，本厂生产能力范围：压力1.6MPa~16.0MPa(PN16I~PN160I)；口径：DN15~DN600。
| 品Pai | 湖泉 | 型号 | Z40Y-16I/Z41Y-16I |
|---|---|---|---|
| 主体材料 | 铬钼钢、不锈钢 | 连接形式 | 法兰 |
| 公称通径 | DN15-DN600 mm | 压力范围 | 1.6-16 Mpa |
| 适用介质 | 水，油品，蒸汽，硝酸类等 空气、氮气、氨、硝酸、醋酸 | 适用温度 | -80-550 ℃ |
| 适用范围 | 石油、化工，电力，冶炼，水处理，建筑，造船和食品机械等行业 | 产品别名 | 铬钼钢闸阀、不锈钢闸阀 |
| 型号 | 公称压力 | 适用温度/℃ | 适用介质 |
|---|---|---|---|
| Z40Y-16I/Z41Y-16I | 1.6MPa | ≤550 | 水、蒸汽、油品、非腐蚀性介质 |
| Z40Y-25I/Z41Y-25I | 2.5MPa | ||
| Z40Y-40I/Z41Y-40I | 4.0MPa | ||
| Z40Y-64I/Z41Y-64I | 6.4MPa | ||
| Z40Y-100I/Z41Y-100I | 10.0MPa | ||
| Z40Y-160I/Z41Y-160I | 16.0MPa |
| 型号材料 | 阀体、阀盖、闸板 | 阀杆 | 密封面 | 填料 |
|---|---|---|---|---|
| Z40Y-16I/Z41Y-16I | 碳素钢 | 铬不锈钢 | 堆焊硬质合金 | 石棉石墨或柔性石墨 |

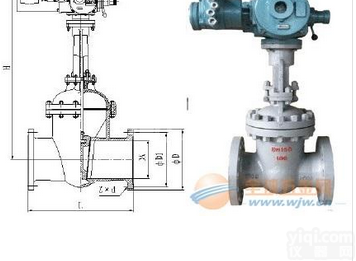

| DN闸阀口径 | DN/in | L | D | D1 | D2 | b | z×Φd | H≈ | D0≈ | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 2 | 178 | 152 | 120.5 | 120.5 | 16 | 4×Φ19 | 323 | 200 | 23 |
| 65 | 21/2 | 190 | 178 | 139.5 | 139.5 | 18 | 4×Φ19 | 347 | 250 | 32 |
| 80 | 3 | 203 | 190 | 152.5 | 152.5 | 19 | 4×Φ19 | 383 | 250 | 40 |
| 100 | 4 | 229 | 229 | 190.5 | 190.5 | 24 | 8×Φ19 | 457 | 300 | 63 |
| 125 | 5 | 254 | 254 | 216 | 216 | 24 | 8×Φ22 | 632 | 300 | 66 |
| 150 | 6 | 267 | 279 | 241.5 | 241.5 | 26 | 8×Φ22 | 635 | 350 | 108 |
| 200 | 8 | 292 | 343 | 298.5 | 298.5 | 29 | 8×Φ22 | 762 | 350 | 181 |
| 250 | 10 | 330 | 406 | 362 | 362 | 31 | 12×Φ25 | 895 | 400 | 263 |
| 300 | 12 | 356 | 483 | 432 | 432 | 32 | 12×Φ25 | 1080 | 500 | 346 |
| 350 | 14 | 381 | 533 | 476 | 476 | 35 | 12×Φ29 | 1295 | 600 | 488 |
| 400 | 16 | 406 | 579 | 540 | 540 | 37 | 16×Φ29 | 1435 | 600 | 621 |
| 450 | 18 | 432 | 635 | 578 | 578 | 40 | 16×Φ32 | 1626 | 650 | 814 |
| 500 | 20 | 457 | 698 | 635 | 635 | 43 | 20×Φ32 | 1829 | 650 | 992 |
| 600 | 24 | 508 | 813 | 749.5 | 749.5 | 48 | 20×Φ35 | 2175 | 700 | 1492 |
| 750 | 30 | 610 | 984 | 914.5 | 914 | 75 | 28×Φ35 | 2692 | 700 | 2272 |
一、①铬钼钢法兰闸阀产品名称与型号②铬钼钢法兰闸阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定上海湖泉的铬钼钢法兰闸阀型号，请按铬钼钢法兰闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。
