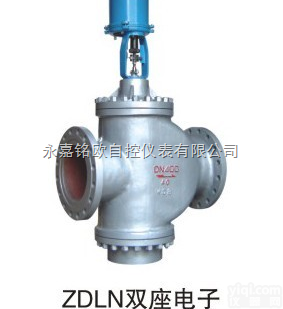

ZDLN型电子式电动双座调节阀湖泉电动调节阀门国内ling先企业概述

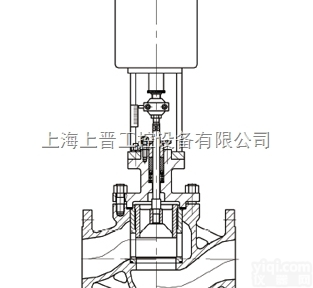

ZDLM型电子式电动套筒调节阀是由3610L型电子式电动执行机构和套筒调节机构组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转，连线简单，调节机构采用平衡式阀塞结构，具有阀塞稳定性好，不易产生震动，噪声低，对温度敏感性小，允许使用压差较大等特点。适用于泄漏量要求不严格的场合。
ZDLN型电子式电动双座调节阀湖泉电动调节阀门国内ling先企业主要技术参数和性能指标
1、套筒调节机构主要技术参数
公称通径mm | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||
额定流量系数kv | 10 | 25 | 40 | 63 | 100 | 155 | 370 | 580 | 900 | 1300 | ||
公称压力(MPa) | 0.6-6.4Mpa | |||||||||||
行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||
动作速度mm/s | 4.2 2.1 | 3.5 | 3.5 | 1.7 | 3.4 | 1.4 | 3.4 | 3.4 | 2.0 | |||
流量特性 | 直线，等百分比 | |||||||||||
介质温度℃ | -20℃～+200（常温） -40～+450（中温） -250～-60（低温） | |||||||||||
法兰尺寸 | 铸铁法兰按JB78-59，铸钢法兰按JB79-59 | |||||||||||
法兰型式 | 按JB77-59，铸铁法兰按光滑式，铸钢法兰按凹式 | |||||||||||
阀 | 公 | 1.6 | 常温:-20℃～+200℃ Ht200 | |||||||||
6.4 | 常温:-20℃～+200℃ ZG270-500、ZG1Cr18Ni9Ti | |||||||||||
6.4 | 中温:-40℃～-450℃ ZG270-500、ZG1Cr18Ni9Ti | |||||||||||
6.4 | 低温:-250℃～-60℃ ZG1Cr18Ni9Ti | |||||||||||
ZDLN型电子式电动双座调节阀湖泉电动调节阀门国内ling先企业2、性能指标
项目 | 指标值 | ||
基本误差％ | ±1.0 | ||
回差％ | 1.0 | ||
死区％ | 0.8 | ||
始终点偏差％ | 电开 | 始点 | ±1.0 |
终点 | ±1.0 | ||
电关 | 始点 | ±1.0 | |
终点 | ±1.0 | ||
额定行程偏差％ | 1.0 | ||
允许泄量L/h | 2×10-3×阀额定容量 | ||
ZDLN型电子式电动双座调节阀湖泉电动调节阀门国内ling先企业4、允许压差
公称通径 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
允许压差 | 6.4 | 3.6 | 2.7 | 2.6 | 2.2 | |||||
