IM3533 日本日置HIOKI IM3533 LCR测试仪
- 品牌：日本日置
- 型号：IM3533
- 产地：日本
- 供应商：广州日横电子科技有限公司
- 供应商报价：面议
- 标签：日本日置HIOKI IM3533 LCR测试仪,-1,广州日横电子科技有限公司
产品库
| 产地类别 | 进口 |
|---|

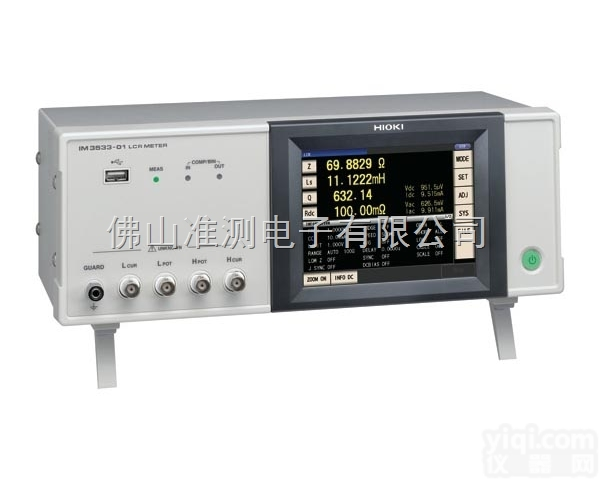

日本日置HIOKI IM3533 LCR测试仪
给我一个机会，还你一个惊喜。
给我一份信任，还你一份收获。
（全新）（假一罚十）（原装进口）（质量稳定）
（原厂标准）（海量库存）（当天付款）（及时发货）
（诚信经营）（放心购买）
专注 专业 专心 诚信 创新 合作 共赢
因为有您，我们才能走得更远！！！！！！
广州日横电子科技有限公司长期现货供应日本日置HIOKI IM3533 LCR测试仪谢 ：
03.各种电子元件的测量方法
▶ 多层陶瓷电容器（MLCC）的电容测量
多层陶瓷电容器（MLCC）分为根据测量电压而电容变化的高介电常数型以及不会变化的温度补偿型。规定电容时的测量条件分别按照温度补偿性、高介电常数型的JIS标准来规定。

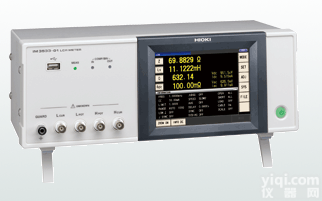

日本日置HIOKI IM3533 LCR测试仪
测量条件的设置例
| 参数 | 大容量的被测物为Cs-D，小容量的被测物为Cp-D |
|---|---|
| 频率 | 请参考下表 |
| 直流偏压 | OFF |
| 信号电平 | 额定电压以下 |
| 测量量程 | AUTO |
| 速度 | SLOW2 |
| LowZ模式 | OFF |
※其他为初始设置。
※这是测量范例。由于Z适合的条件根据被测物不同会有差异，因此请使用者自行决定。
JIS C5101-21用于表面贴装的定瓷电容器种类1 温度补偿型（CH、C0G等）（IEC30384-21）
| 参数 | 额定静电容量 | 额定电压 | 测试频率 | 测试电压※1 | 直流偏压 |
|---|---|---|---|---|---|
| C，D（tan δ） | C≤1000pF | 全部 | 1MHz或100kHz （标准1MHz） | 5Vrms以下 | 无 |
| C>1000pF | kHz或100kHz （标准1kHz） |
日本日置HIOKI IM3533 LCR测试仪
 选件 | ||||
应用覆盖线圈&变压器生产到研发等诸多领域
● 基本精度±0.05％，测量范围广(DC,40Hz～200kHz，5mV～5V，10μA～50mA)。
● 在例如C-D和ESR这样的混合测量条件下，不间断测试，速度比以往产品快10倍。
● 内置的低阻抗高精度模式可有效测量低感应或铝电解电容的等效串联电阻。
● (测量速度是以往产品3522-50的10倍，大大提高了反复性和稳定性)
● 专用模式，用于测量变压器线圈比率，互感系数和温度补偿DCR。
● 频率扫描测试(仅IM3533-01)
● 除标准0m/1m以外的2m/4m电缆设置。
● 内置比较器和BIN功能。
● 2ms的快速测试时间
本产品不标配测量探头和测试夹具。请结合应用单独选择和购买合适的测量探头和测试夹具。所有探头均带有一个1.5D-2V的同轴电缆。RS-232C接口连接：交互连接可使用交叉电缆。您可使用RS-232C电缆9637，不需要硬件控制器。
日本日置HIOKI IM3533 LCR测试仪基本参数| IM3533 | IM3533-01 | |
|---|---|---|
| 测量模式 | LCR，变压器测试(N,M,△L)， 连续测试(LCR模式) | LCR，变压器测试(N,M,△L)， 分析仪(扫描测试)，连续测试(LCR/分析模式) |
| 测量参数 | Z, Y, θ, Rs (ESR), Rp, DCR (DC resistance), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, N, M, ΔL, T | |
| 测量量程 | 100mΩ～100MΩ,10个量程(所有参数根据Z定义) | |
| 可显示量程 | Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp: ± (0.000000 [单位] ～9.999999G [单位]) 只有 Z和Y显示真有效值 θ: ± (0.000° to 999.999°), D: ± (0.000000 to 9.999999) Q: ± (0.00 to 99999.99), Δ%: ± (0.0000% to 999.9999%) | |
| 基本精度 | Z : ±0.05%rdg. θ: ±0.03° | |
| 测量频率 | 1mHz ～200kHz (1mHz ～10Hz步进) | |
| 测量信号电平 | [输出阻抗] V模式，CV模式：5mV～5Vrms,1mVrms CC模式：10μA～50mArms,10μArms [低阻抗高精度模式] V模式，CV模式：5mV～2.5Vrms,1mVrms CC模式：10μA～100mArms,10μArms | |
| 输出阻抗 | 正常模式：100Ω,低阻抗高精度模式：25Ω | |
| 显示 | 5.7英寸触摸屏，彩色TFT，显示可设置ON/OFF | |
| 测量时间 | 2ms(1kHz,FAST,显示OFF，代表值) | |
| 功能 | DC偏压测量、直流电阻温度补偿 （标准温度换算显示）,比较器、BIN测量（分类功能）,面板读取/保存、存储功能 | |
| 接口 | EXT I/O(处理器)，USB通信(高速)，USB存储 选件：RS-232C,GP-IB,LAN任选一 | |
| 电源 | 100～240V AC，50/60Hz，Z大50VA | |
| 尺寸及重量 | 330mm W×119mm H×168mm D, 3.1kg | |
| 附件 | 电源线×1，使用说明书×1，CD-R(包括PC指令和样本软件)×1 | |
