威纶通MT6071IE替代MT6056IV2的要领

威纶通将MT6056I/5.6寸触摸屏全部升级为7寸界面，分辨率从320*234升级为800*480。开孔尺寸均为192*138MM标准，无需改机械结构设计。

      通讯接线从停产型号升级到MT6071IE和MT8071IE,与PLC的通讯接线无需改变。如果从MT6056IV2升级到MT6070IH5，需要更改RS232接口，无需更改RS485接口。

        新产品程序档案完全兼容老产品。

显示

显示器

7”TFT

分辨率

800 x 480

亮度

350

对比度

500:1

背光类型

LED

背光寿命

30,000 小时

显示色彩

65536

触控面板

类型

4线模拟电阻式

存储器

闪存 (Flash)

128 MB

内存 (RAM)

64 MB

处理器

32Bit RISC 400MHz

I/O

SD 卡插槽

N/A

USB Host

USB 1.1 x 1

USB Client

USB 2.0 x 1

以太网接口

N/A

串行接口

Com1: RS-232, Com2/RS-485 2w/4w

声音输出

N/A

万年历

内置

电源

输入电源

24±20%VDC

电源功耗

250mA@24V

隔离电源器

内置

耐压

500VAC (1 分钟)

绝缘电阻

超过 50MW@00VDC

抗震

10 to 25Hz(X,Y,Z 方向 2G30 分钟)

规格

外壳材质

工程塑料

外形尺寸 HxD

200.4 x 146.5 x 34mm

开孔尺寸

192 x 138 mm

重量

约 0.52 kg

操作环境

防护等级

NEMA4 / IP65 前面板防护

储存环境温度

-20° ~ 60°C (-4° ~ 140°F)

使用环境温度

0° ~50°C(32° ~122°F)

使用环境湿度

10% ~ 90% @40°C, 无冷凝

认证

CE

符合CE认证标准

使用软件

EB8000 V4.65.12 或者更新软件版本

威纶触摸屏MT8071iE威纶全系列触摸屏

如果想详细了解相关产品，可以我公司的技术工程师。王工 ；；

MT8071iER

威纶触摸屏   威纶触摸屏

TK6070iP  TK6070iH  TK6100i   MT8100iE  TK6070iQ  TK6050iP   TK6102i     TK8070iH    MT8050iE   MT8071iE    MT6071iE    MT8071iER  MT8021iE   MT8070iER   MT8071iE    MT8150iE   MT8101iE   MT8070iH3    MT6050iP    MT6070iH

TK6070IP  7寸  TK6070IH  7寸带隔离电源  TK6100I 10寸

MT6071IE  MT8071IE  MT8100IE   MT8101IE(多一组串口)

MT8050IE  4.3寸 MT8150IE  15寸 MT8121IE  12寸  MT8100IE  10寸

MT6070IH3停产代替型号是MT6071IE  MT6070IH5（实惠点）

TK6050IP  4.3寸  TK8070IH带网口 7寸

TK6070iP：

7" 800x480 TFT LCD

无风扇冷却系统

内建储存内存及万年历

IP65 面板防护等级

LED 背光灯

Com2 RS485 支持 MPI 187.5K

TK6070iH:

7" 800x480 TFT LCD

无风扇冷却系统

内建储存内存及万年历

IP65 面板防护等级

LED 背光灯

内建电源隔离防护器

Com2 RS485/2w支持 MPI 187.5K

MT8100iE:

10" 800x480 TFT LCD, LED 背光

薄型轻量化设计机身

主板涂布保护处理在严苛的环境中，能防止腐蚀

Com1 / Com3 RS485 内建隔离器，双隔离保护设计在复杂的接地环境中，能保障稳定的运作

无风扇冷却系统

COM1 及 COM3 [RS485]2W 支持 MPI 187.5K 同时间请择一使用

NEMA4/IP65 前面板防护等级

多连接   高配置    视觉性    轻量化    兼容性    稳定性   易用性

如果想详细了解相关产品，可以我公司的技术工程师。王工 ；；

TK6100i:

10" 800x480 TFT LCD

无风扇冷却系统

内建储存内存及万年历

IP65 面板防护等级

LED 背光灯

USB Client 下载

内建电源隔离防护器

Com1 RS485 或 Com3 RS485/2w 支持 MPI 187.5K，但同时间只能择一使用

MT6071iE:

【多连接】三组独立串口，支持与三种不同协议的控制器同时通讯，一屏多机；

【高配置】搭载Cortex A8 600MHz CPU和128MB内存，运行快速；

【视觉性】业界Z高1600万色的高彩度显示，呈现；

【轻量化】全新灰白双色外观与薄型轻量化机身，爱不释手；

【兼容性】工程文件、安装开孔、通讯连接可完好兼容旧有机型，升级无忧；

【稳定性】内置电源隔离，有效YZ电源浪涌和异常地电流，增强HMI现场运行稳定性；

【易用性】适用EasyBuilder Pro组态软件，拥有流动块、分期付款、操作记录、配方数据库等新功能，简单易用

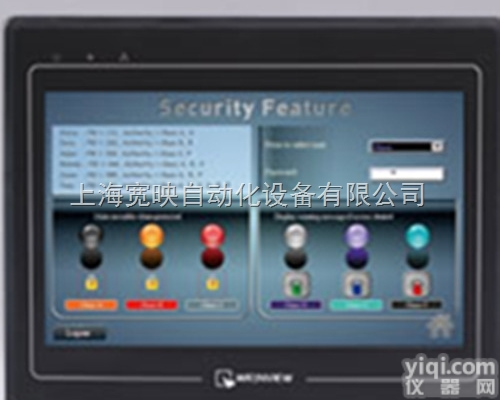

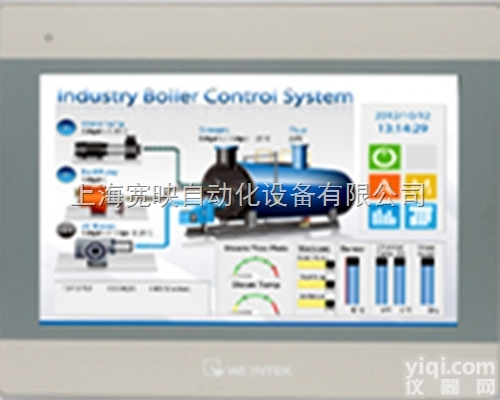

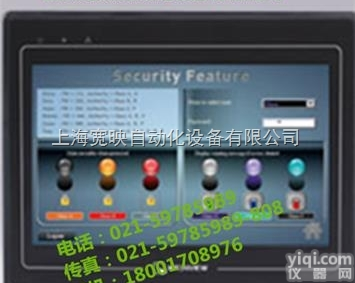

MT8071iE:

【多连接】三组独立串口，支持与三种不同协议的控制器同时通讯，一屏多机； 【高配置】搭载Cortex A8 600MHz CPU和128MB内存，运行快速； 【视觉性】业界Z高1600万色的高彩度显示，呈现； 【轻量化】全新灰白双色外观与薄型轻量化机身，爱不释手； 【兼容性】工程文件、安装开孔、通讯连接可完好兼容旧有机型，升级无忧； 【稳定性】内置电源隔离，有效YZ电源浪涌和异常地电流，增强HMI现场运行稳定性； 【易用性】适用EasyBuilder Pro组态软件，拥有流动块、分期付款、操作记录、配方数据库等新功能，简单易用
